まず、ＢＨＣタイプのランプ交換。

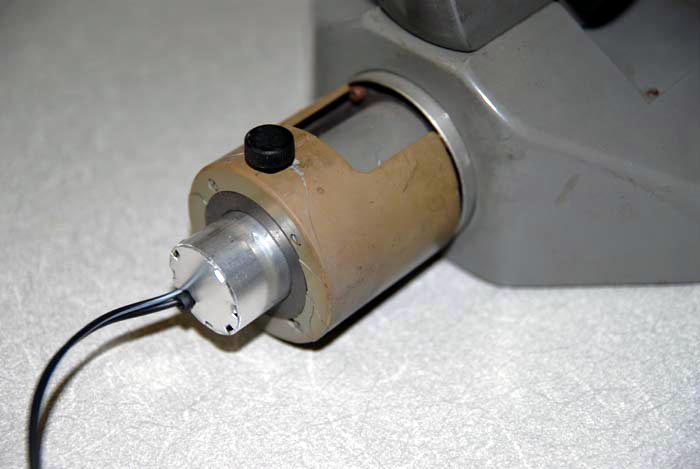

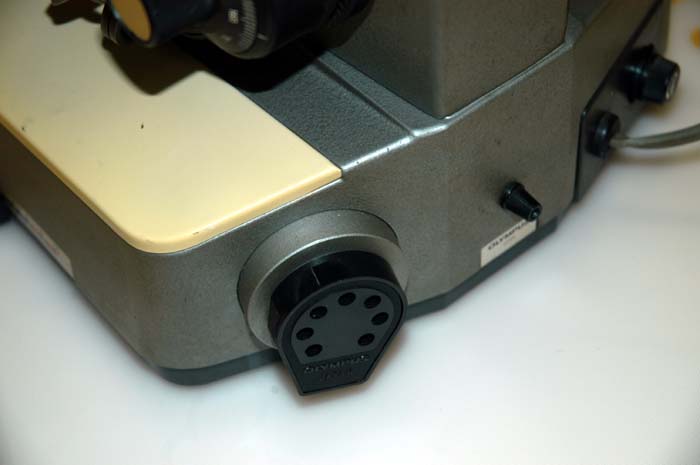

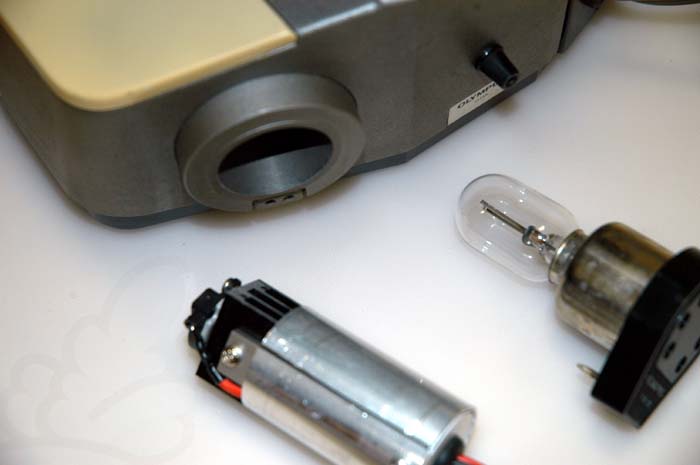

本体後ろのランプ部分を外します。ランプを外した部分にＬＥＤユニットを差込みます。
左の写真ではどこまで挿入するか位置がわかりませんが右の製品では後ろが黒く塗装されていますので、その部分まで挿入します。ブルーフィルターを外せばＢＨタイプは交換終わりです。
こちらはマイナーチェンジしたものです、挿入位置は黒丸で後ろの部分を変更しました。
ＢＨＢ用30mm、と ＥＨ、ＦＨ用28mmＬＥＤです。

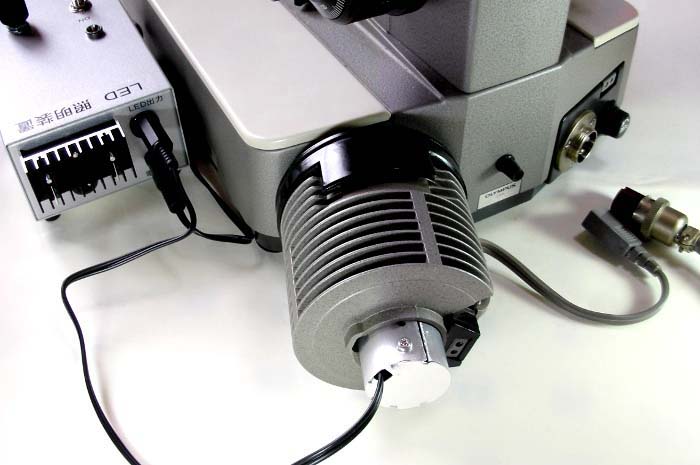

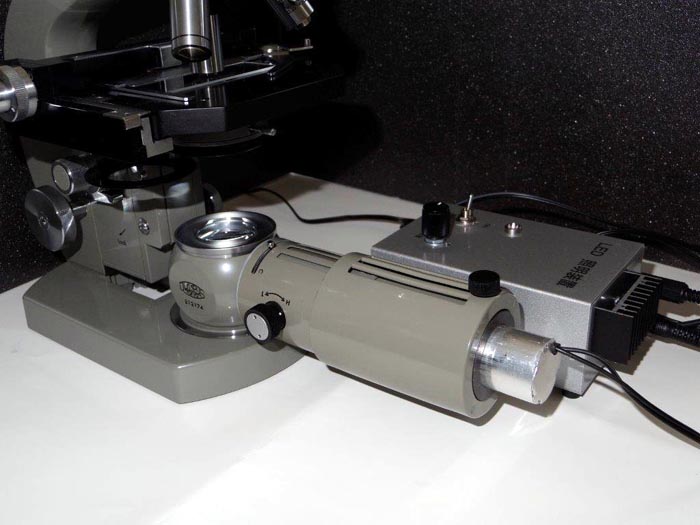

ユーザー様提供

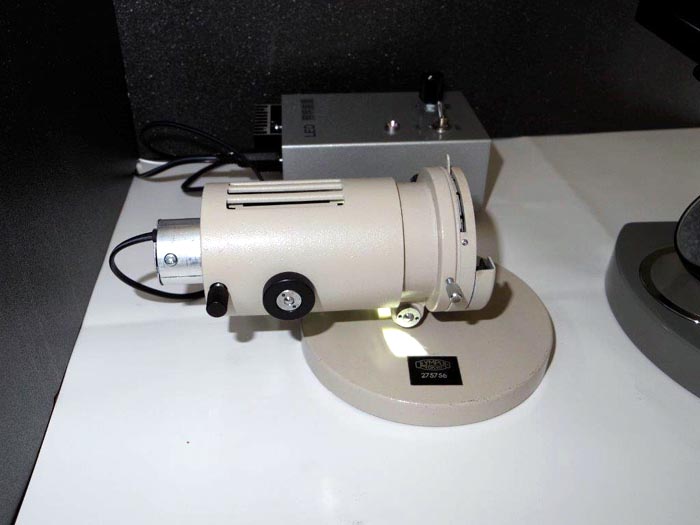

ユーザー様提供

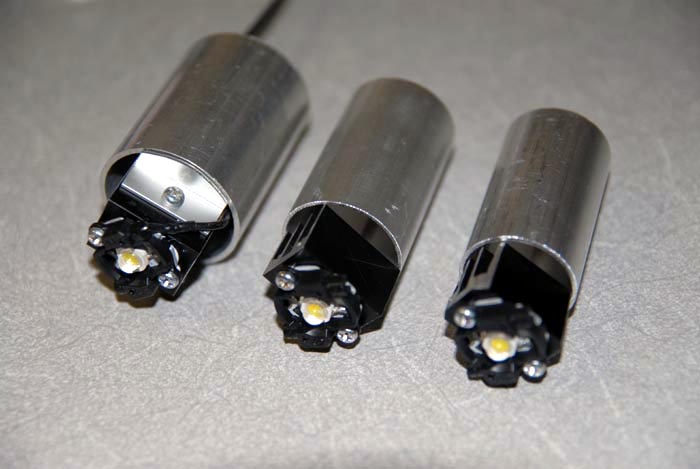

左からニコンーＳ用38mm、ＢＨＣ、ＢＨＢ用30mm、ＥＨＴ、ＦＨＴ、ＥＨ、ＦＨ用28mmの各ＬＥＤユニット
ＣＨＢＳ、ＣＨ−２タイプは少し手間がかかります。
まず、ＣＨＢＳから

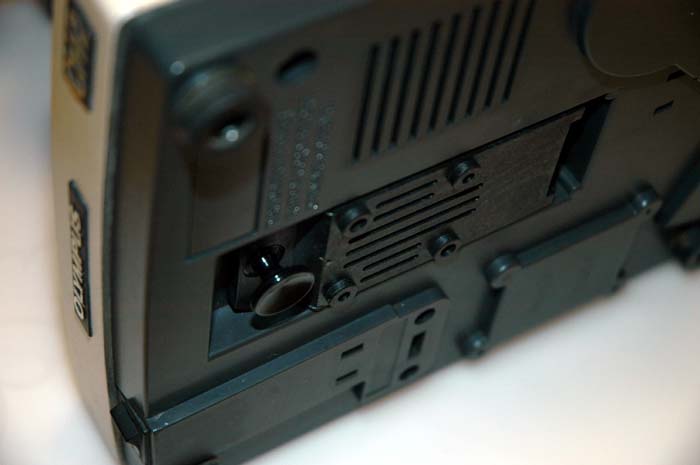

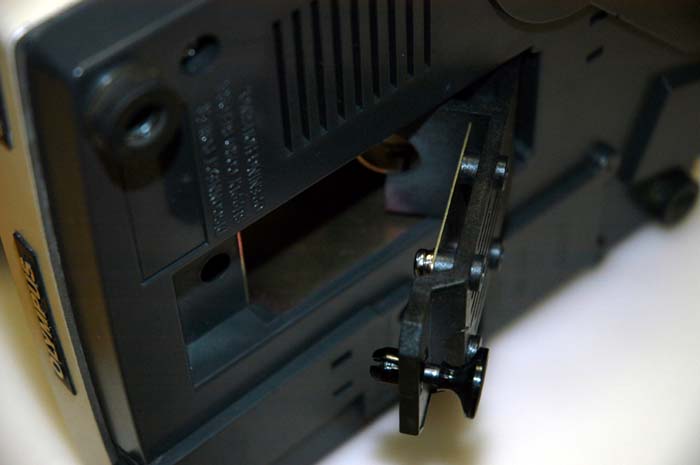

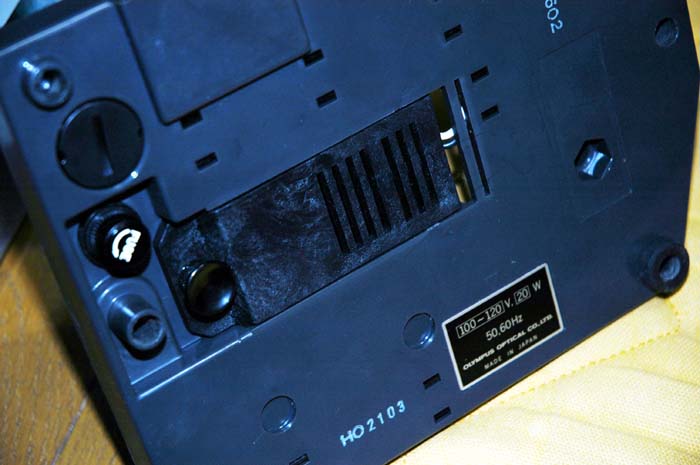

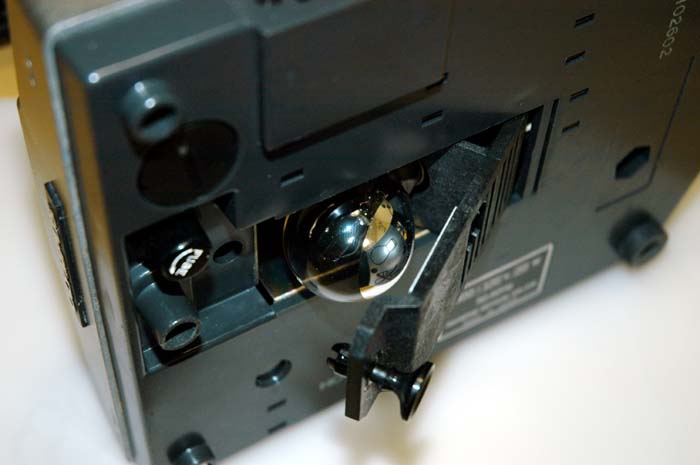

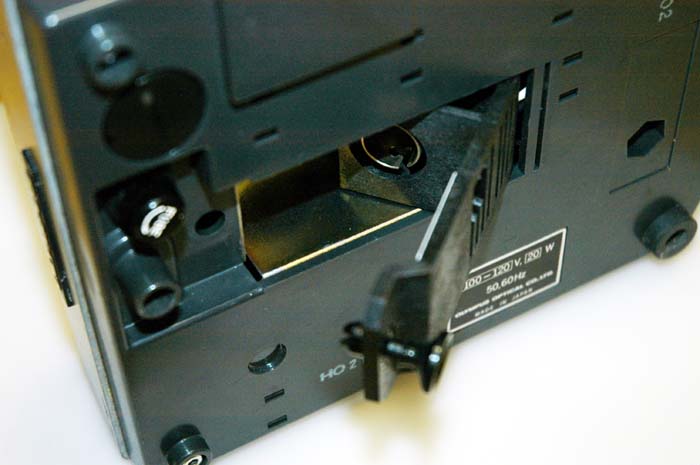

本体、底面部のランプカバーからランプを外します。ランプを外した後、ＬＥＤユニットを取り付けます。

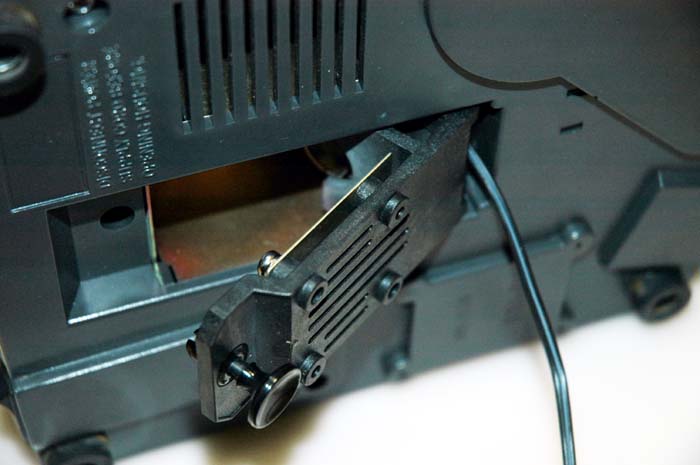

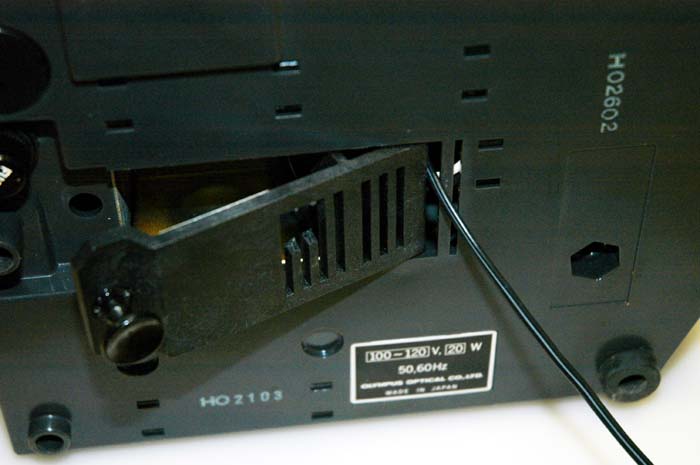

カバー取付部の隙間からコードを入れます。

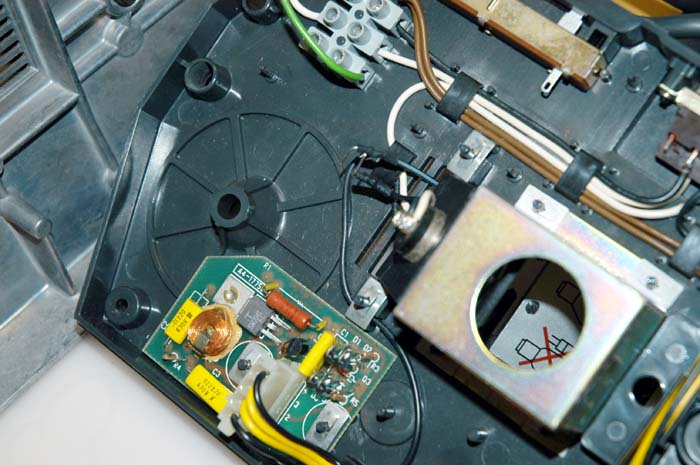

この方法はうまく取り回しが出来ない場合は本体底面部を６角レンチ（3mm）で外す必要があります。

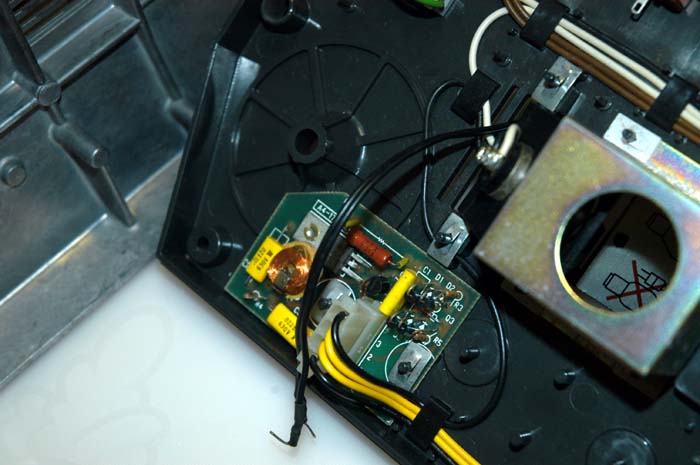

ある程度コードを引き込んでおきます。６角レンチ（3mm）を使うなど唯一本体分解が必要なケースです。

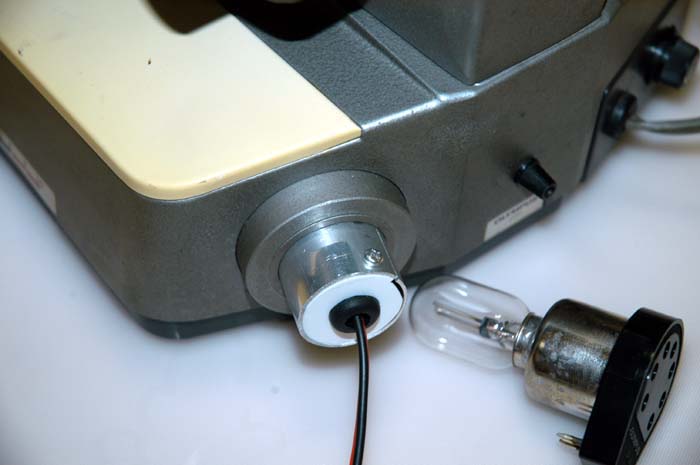

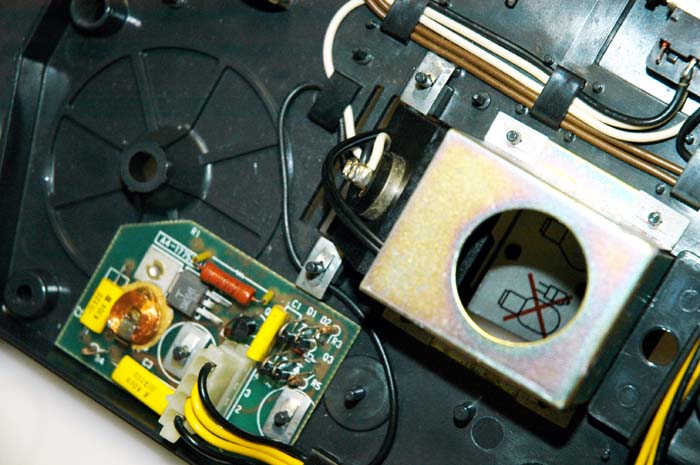

引き込んだコードをランプハウスに回します。ランプハウス内でＬＥＤユニットに接続します。

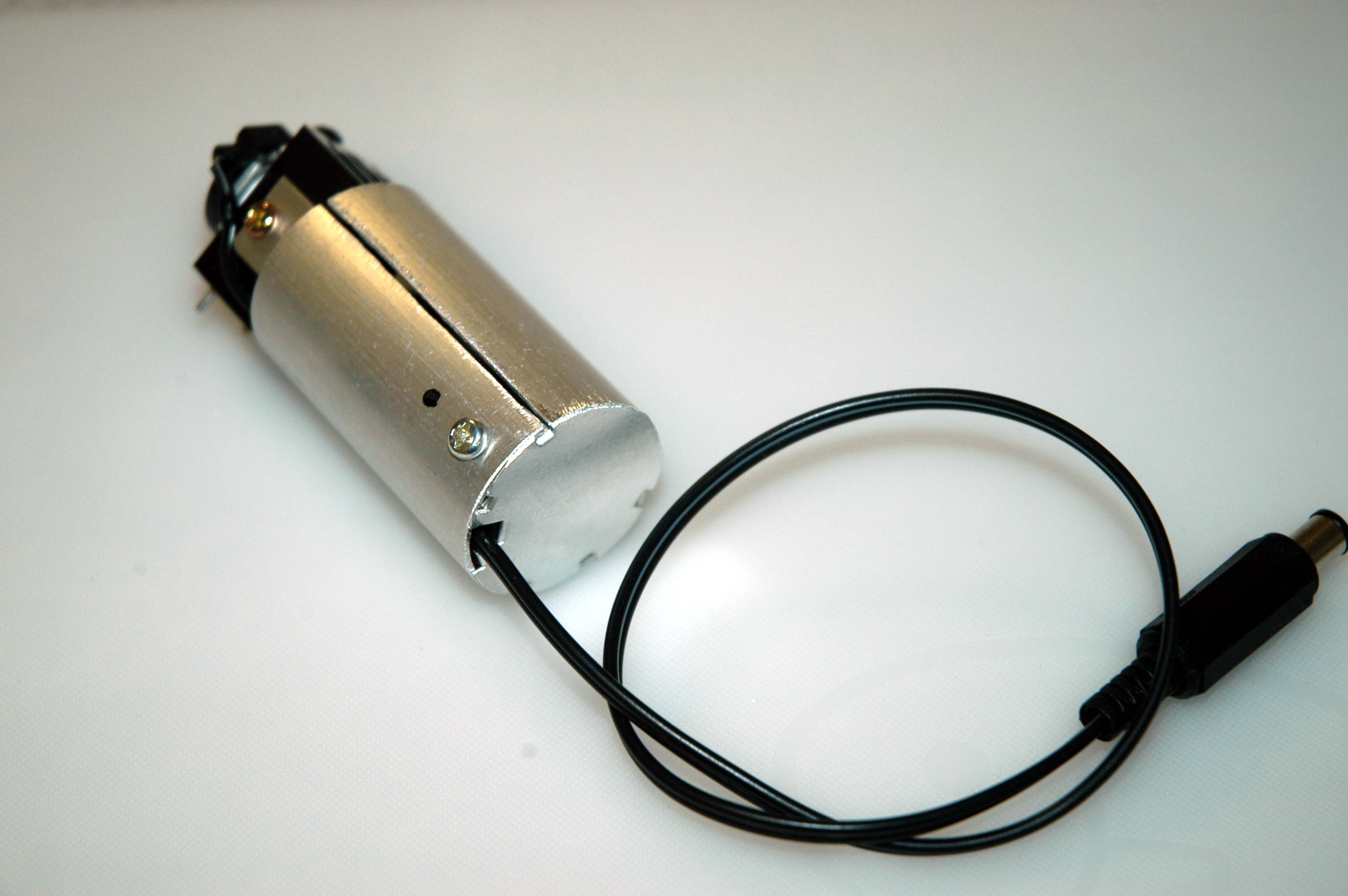

ＣＨタイプは後からＬＥＤ部と接続する為、コードは分離した状態で納品します。

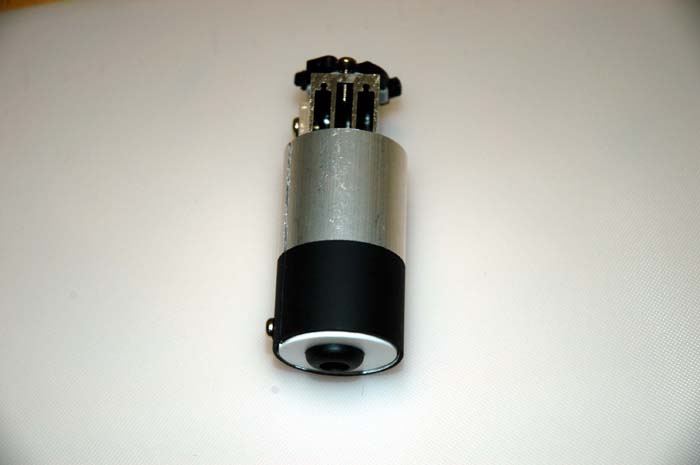

ＬＥＤユニットをランプカバーに取り付けて完成です。
次にＣＨ２（ＣＨＴ）です

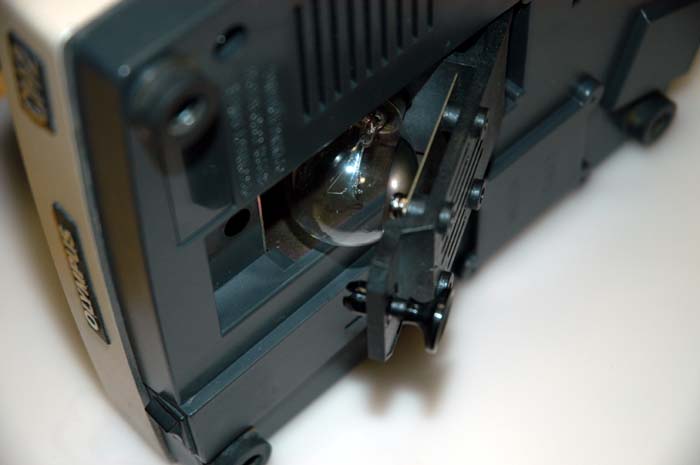

ＣＨ−２の場合は分解は必要ないと思いますが、手こずるようですと分解してください。ランプカバーを開いてランプを外します。
こちらもランプカバーの取付部よりコードを入れます。ＣＨＢＳより隙間が広いのでコード取り回しが楽です。

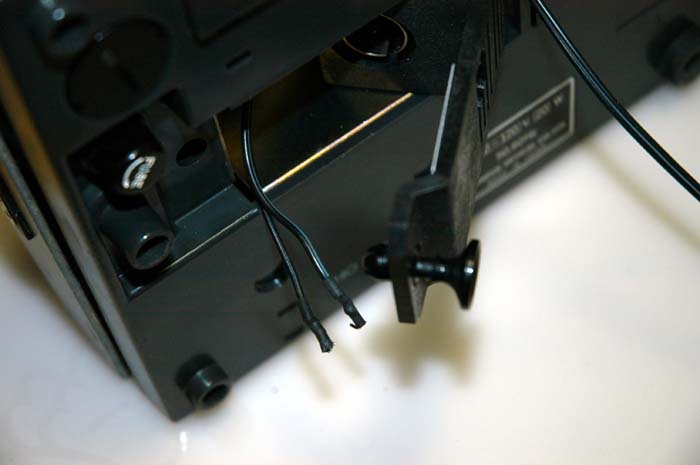

ランプ側からのぞくと差込んだコードが見えます、指を入れてコードを引き込みます。

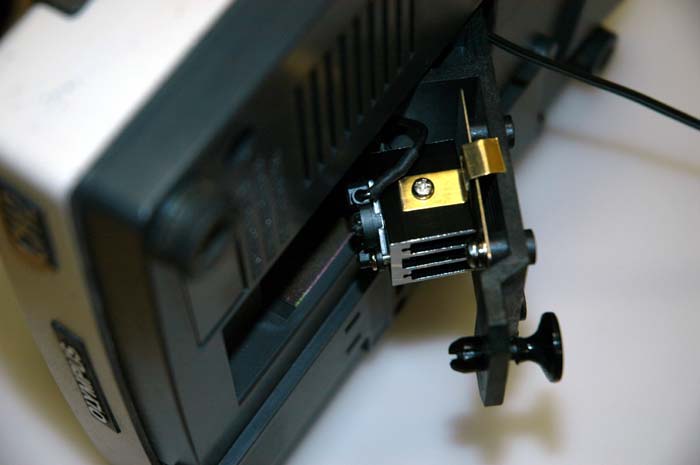

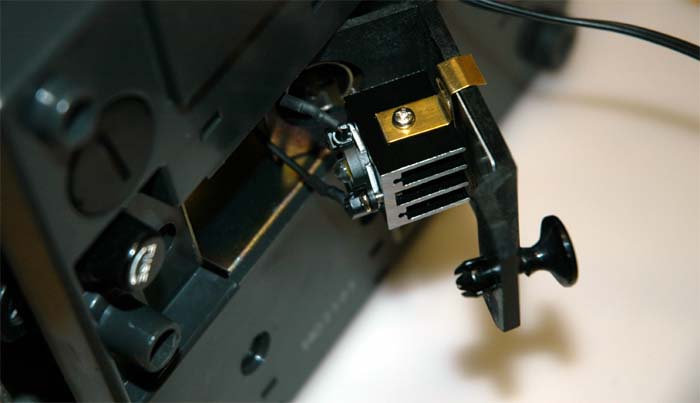

コードをランプ部に引き込んでＣＨＢＳ同様ＬＥＤユニットに配線しランプカバーに取り付けます。
こちらもカバーを閉じてブルーフィルターを外せばランプ交換終わりです。
こちらもＬＥＤへの取り付けは極性に気をつけて下さい。一度ソケットに差込むと抜けません。
ＣＨタイプはコードが接続されていません。
ＣＨタイプはコードの配線が終わってからＬＥＤライトに接続するためです。
ＬＥＤ接続部は極性がマークされています。 コードは上の写真のように白いラインのある
上の写真では＋極が写っています。 ほうが＋極です。
上の写真のようにホルダー接続部に押し込みます。
十分確認してから接続してください。
上の写真ではホルダーをＬＥＤから外して接続部を表示していますが、
ホルダーはＬＥＤに取り付けたままでコードを接続します。
重要！
このホルダーは１度接続するとロックされ抜けなくなります。無理に抜くと破損して接続不可能になったり、
圧着度が下がり接触抵抗が大きくなります。その為、照度が下がったり点灯不良が起こります。
メーカー説明書によると１度リリースしたコネクタは再使用しないようにと書かれています。
