CH2 CHSハロゲンランプ用LED照明装置

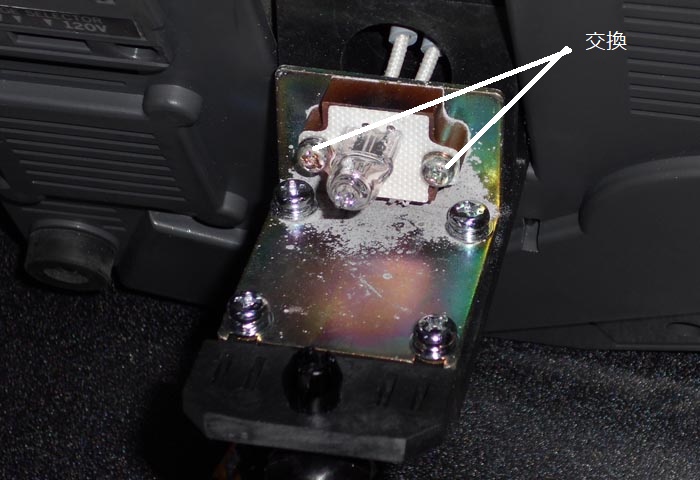

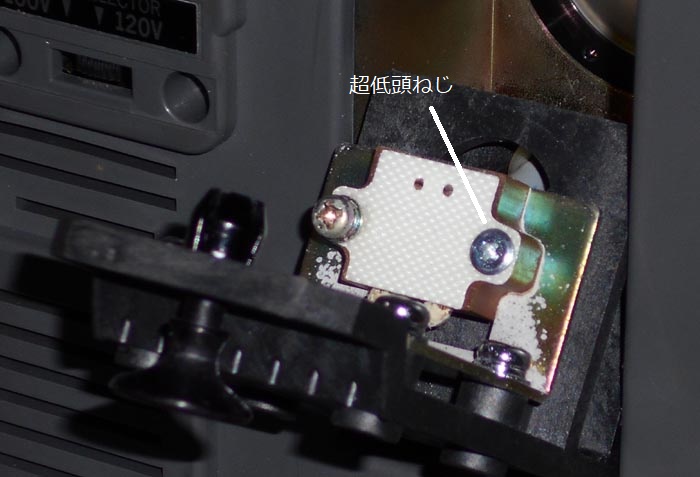

ランプを抜いてソケットのねじを付属の超低頭ネジに交換します。


交換ネジは軽く締めてください。


LEDユニットを載せます。

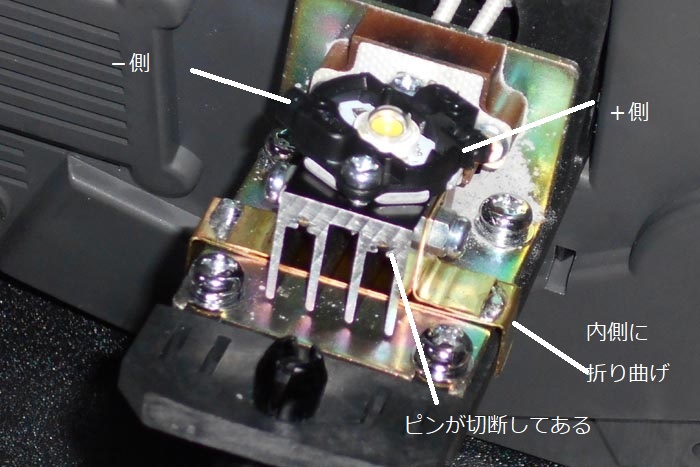

LED取付けホルダーの+側を右にすると放熱器のピンが切断してある方が手前になります。
ハロゲンランプソケットへいっぱいまで押し付けた状態で固定します。

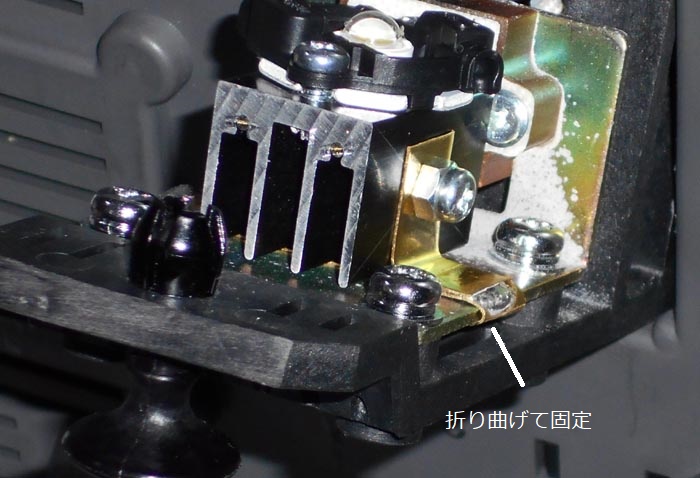

取付金具を折り曲げて固定します。
ラジオペンチ、ペンチなどでしっかり固定して下さい。
台座のビス4本を外して固定しても結構です。


配線コードは手でしごくと写真の様にコードがカーブします。

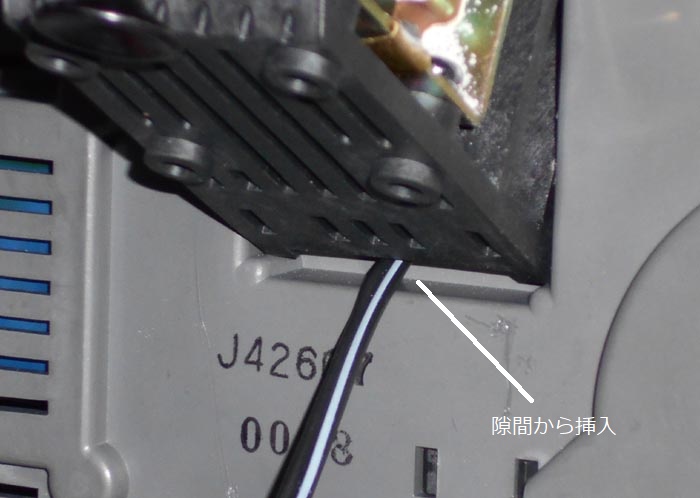

白い線が右側になるよう隙間からコードを入れます。

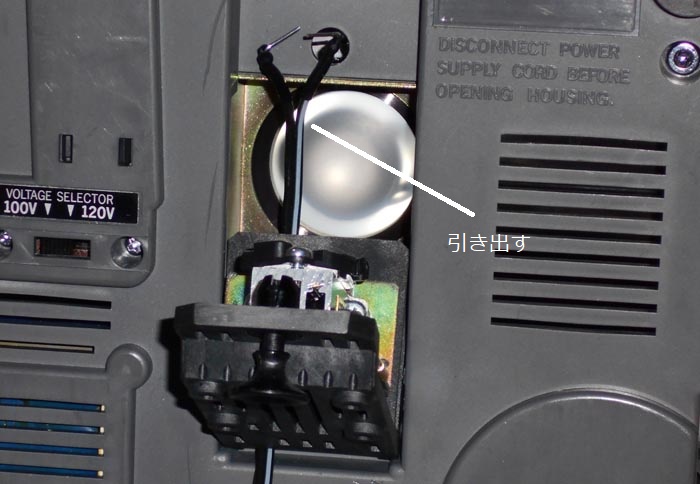

奥の方に挿入したコードが見えてきます。

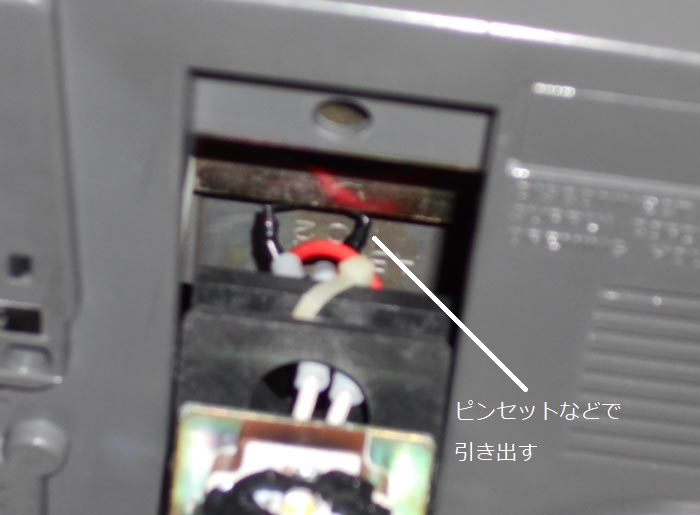

ラジオペンチ、ピンセットなどで引き出します。


引き出したら左右にひいて少し分けます。

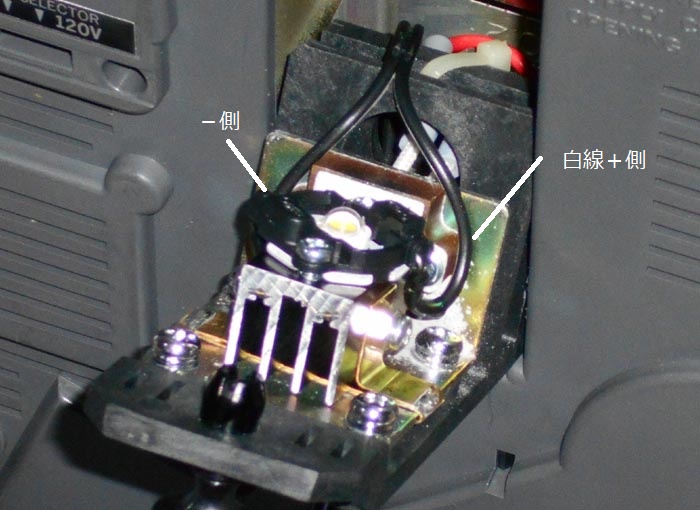

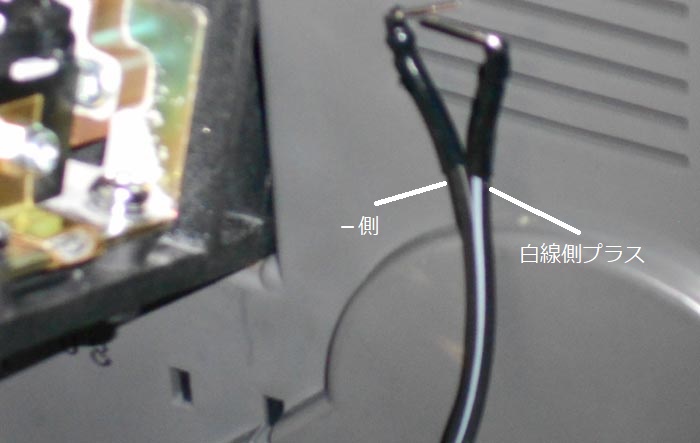

白い線を+側に差し込みます。
黒い方は−側です。
カバーを閉じるときコードを少し引いてコードが内部でたるまないようにしてください。

LEDへの取り付けは極性に気をつけて下さい。一度ソケットに差込むと抜けません。


CHタイプはコードが接続されていません。

CHタイプはコードの配線が終わってからLEDライトに接続するためです。

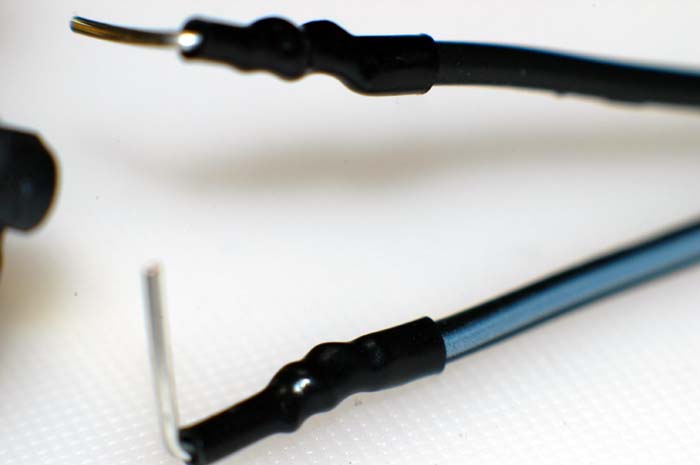

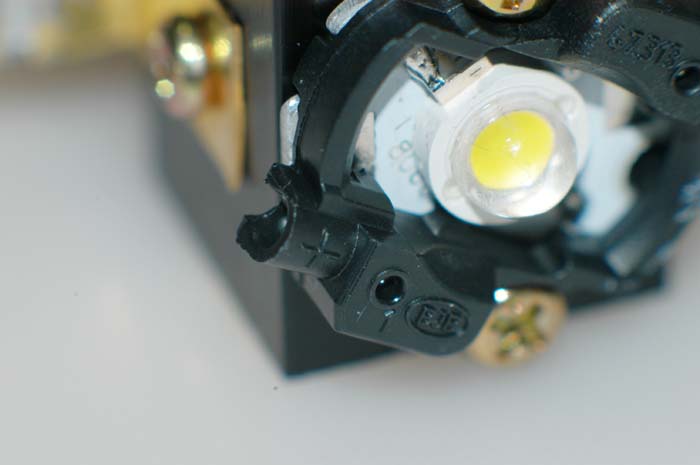

LED接続部は極性がマークされています。   コードは上の写真のように白いラインのある
上の写真では+極が写っています。       ほうが+極です。

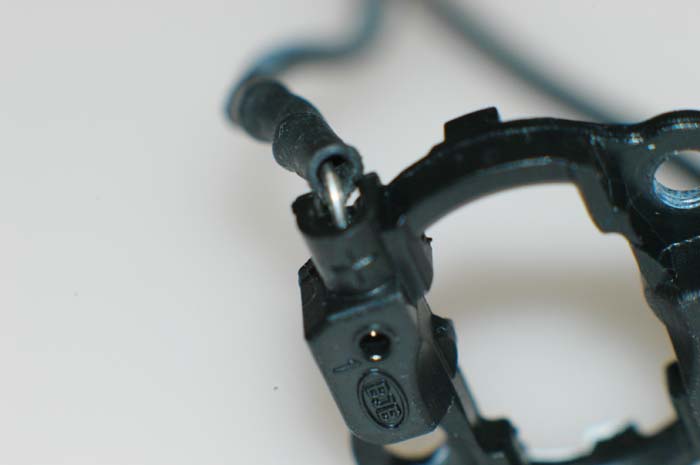

上の写真のようにホルダー接続部に押し込みます。
十分確認してから接続してください。
上の写真ではホルダーをLEDから外して接続部を表示していますが、
ホルダーはLEDに取り付けたままでコードを接続します。
重要!
このホルダーは1度接続するとロックされ抜けなくなります。無理に抜くと破損して接続不可能になったり、
圧着度が下がり接触抵抗が大きくなります。その為、照度が下がったり点灯不良が起こります。
メーカー説明書によると1度リリースしたコネクタは再使用しないようにと書かれています。
