６Ｗ顕微鏡用ＬＥＤ照明装置

６WLED照明装置



３Wで照度の不足とお考えの方へ、６WLED照明装置を開発しました。
より多くの光量が必要とされる、偏光、位相差、暗視野、微分干渉などでの観察をされる方はぜひこの６Wをご利用ください。

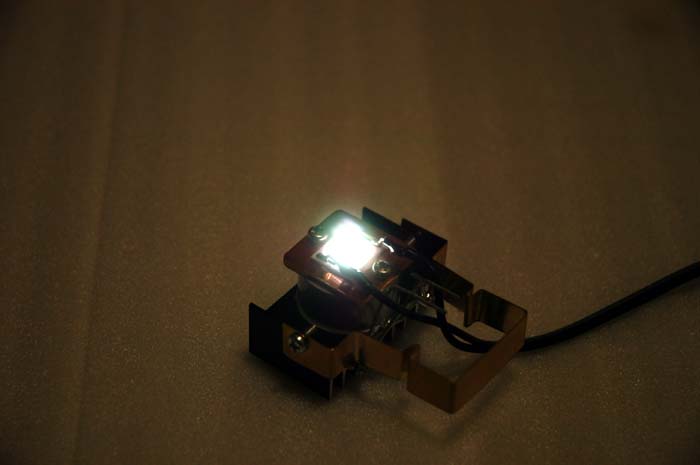

2ｍｍ厚の銅板にLEDを接着しました。
６Ｗにつきましては色温度を6500Kを基本としていましたが調達の関係で今後は5000Kとなります。


BHTについてはLED素子部の変更で対応します。

ＢＨＴタイプ構造変更について。

今後ＢＨＴタイプはガイドピンが1本となります。
従来ピン2本で製作しておりましたが、出荷前確認を当方のＢＨＴで行ったところ、何度も付けたり外したりしたため
構造が甘くなり、こちらで何とか付いていたものがユーザー様ではきつくて取り付けできない、ということがありましたので
確実に取り付けできるよう構造を改善しました。

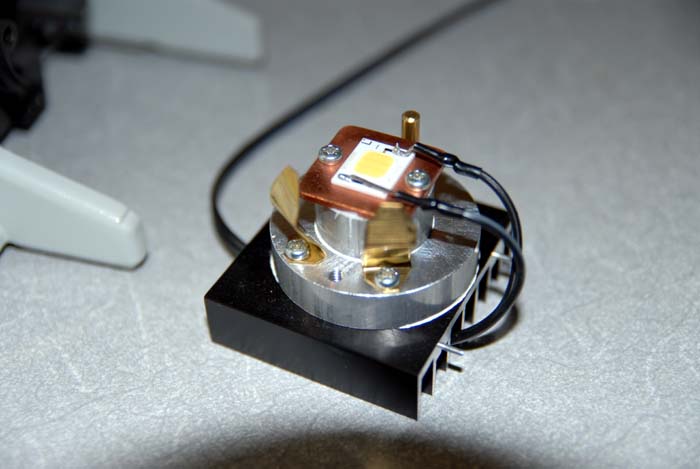

写真はＳＺＸ用ですが、同じ構造となります。
３Ｗタイプも同じように変更となります。

ガイドピンについては対策がとれるようになりましたので、安定性のある２本で作成します。

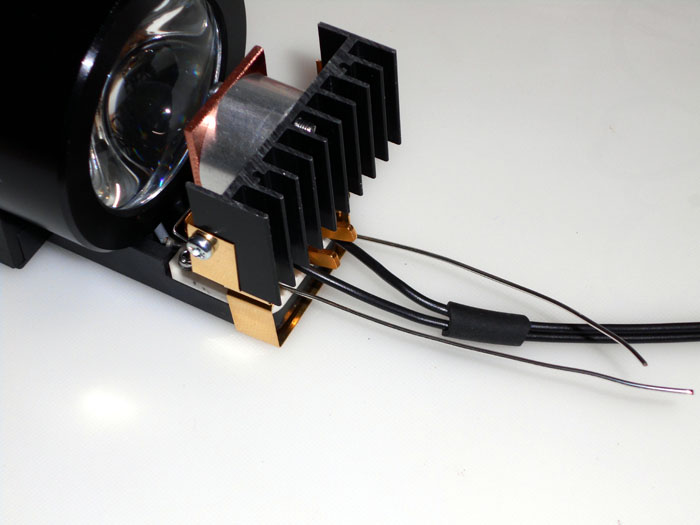

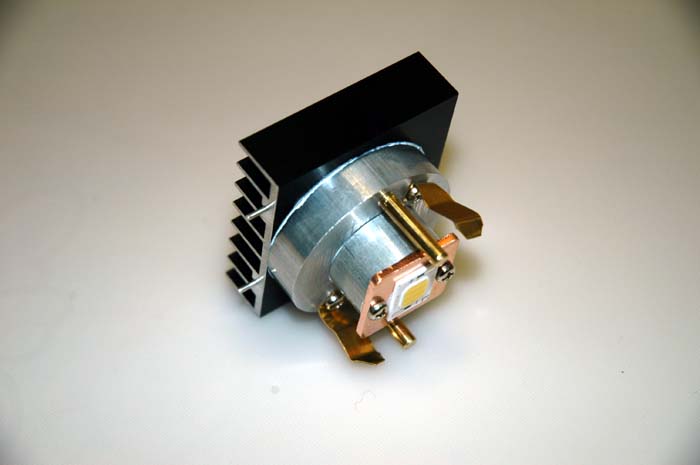

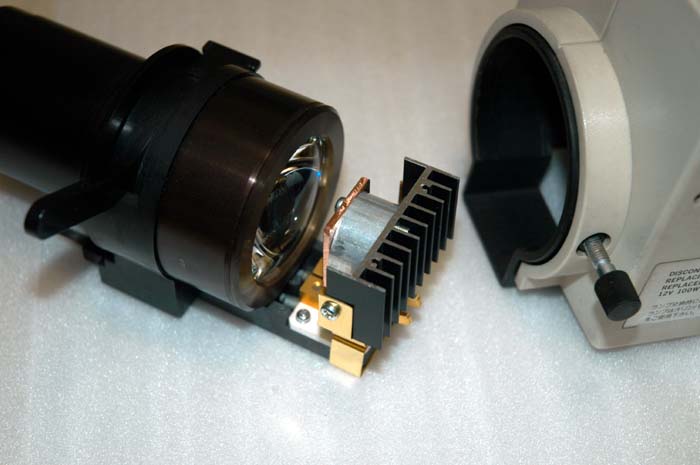

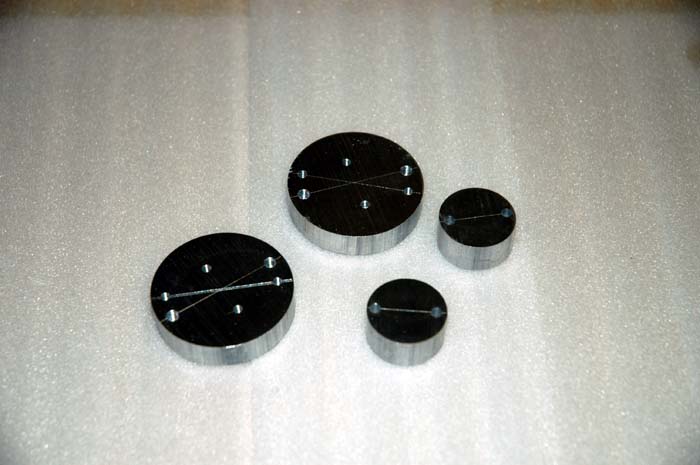

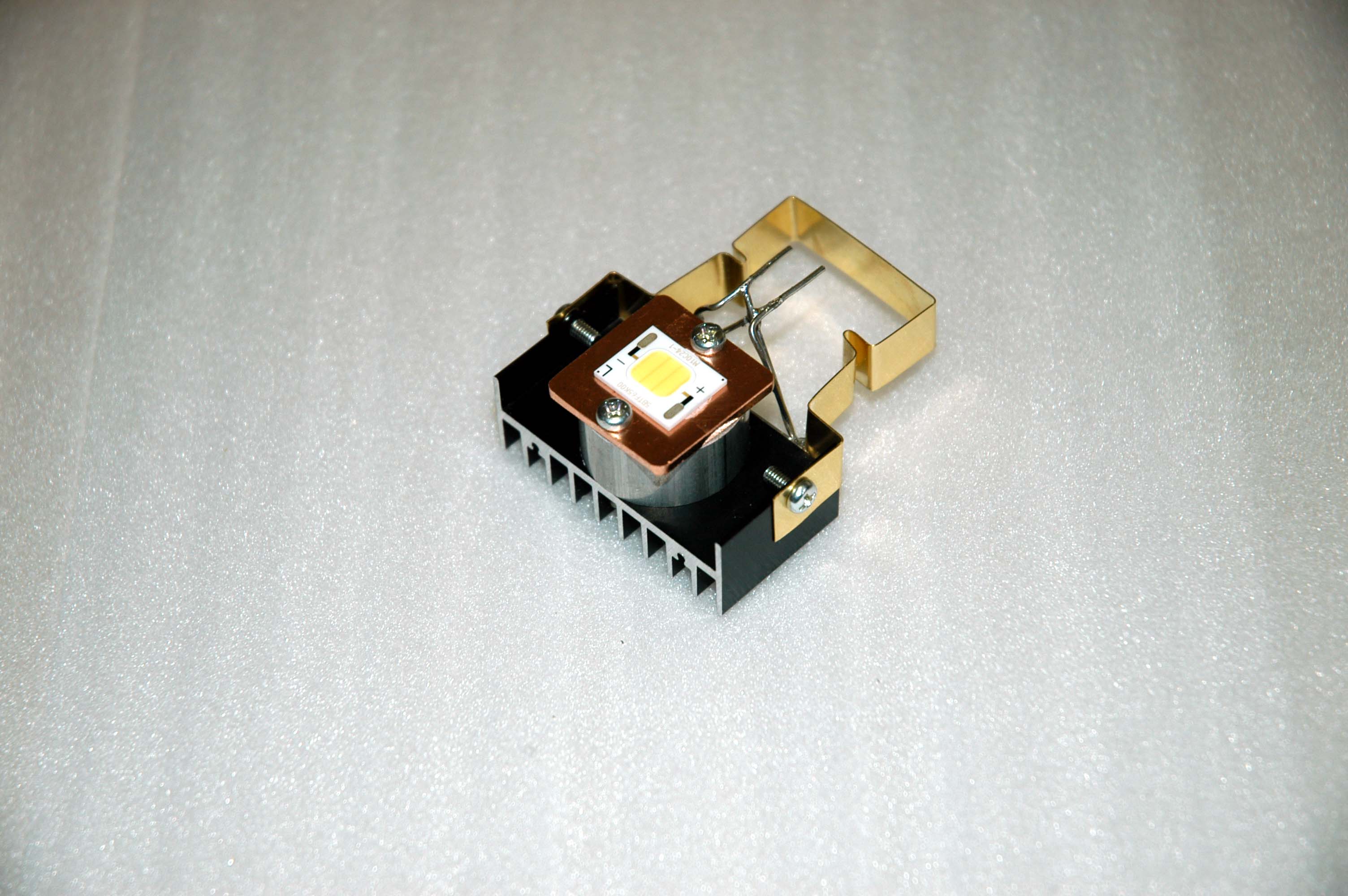

BHSについては放熱器の拡大変更とLED素子部の変更で対応します。
この放熱器でぎりぎりのサイズです。これ以上大きく出来ません、又、小さくも出来ません。

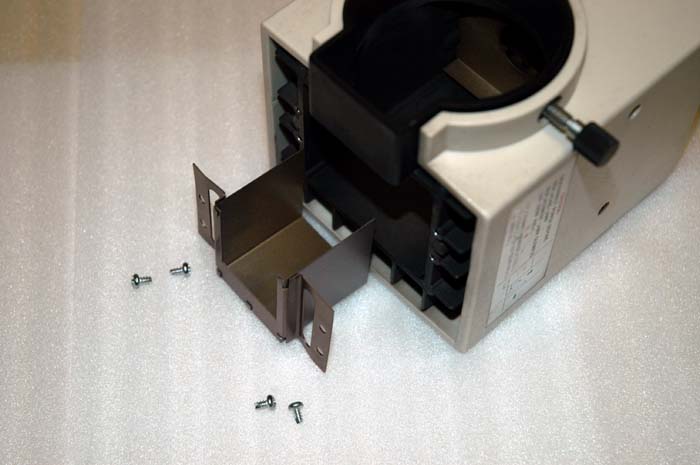

ランプハウスの遮熱板を取り外します。ねじ止めなので簡単に外れます。

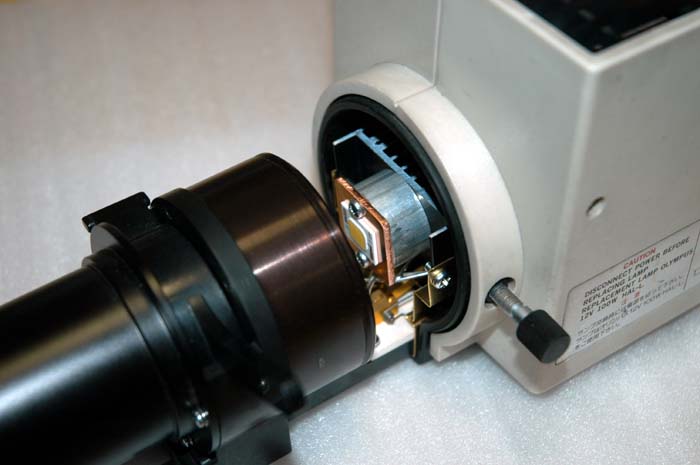

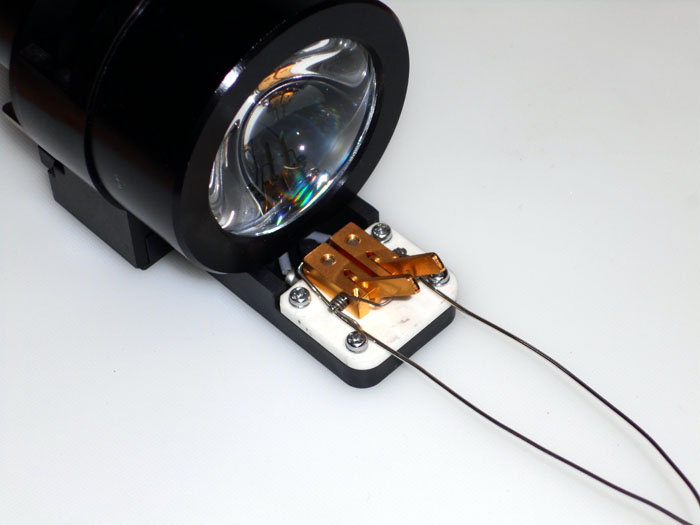

ソケットに差込んで保持金具をつけランプハウスを取り付けます。
ここを詳しく説明します。

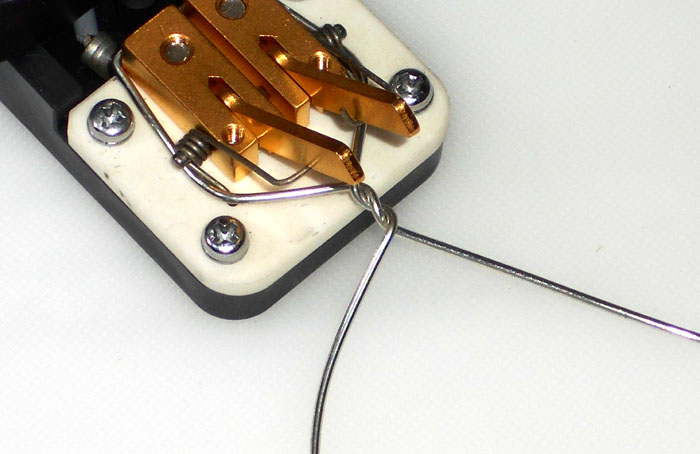

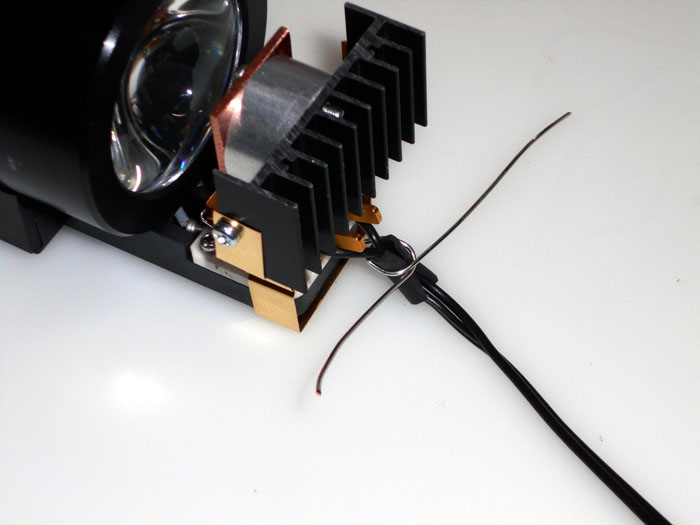

付属のすずメッキ線をソケットに着けます。


メッキ線がはまったら


ＬＥＤを取り付けて金具で固定します。


ねじっておきます。

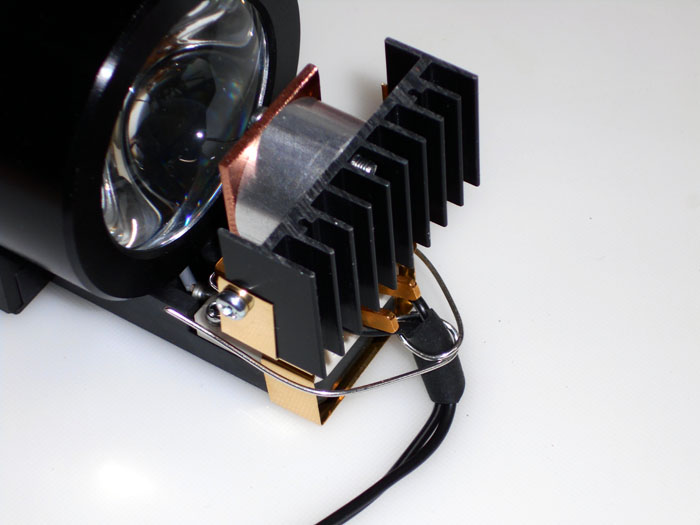

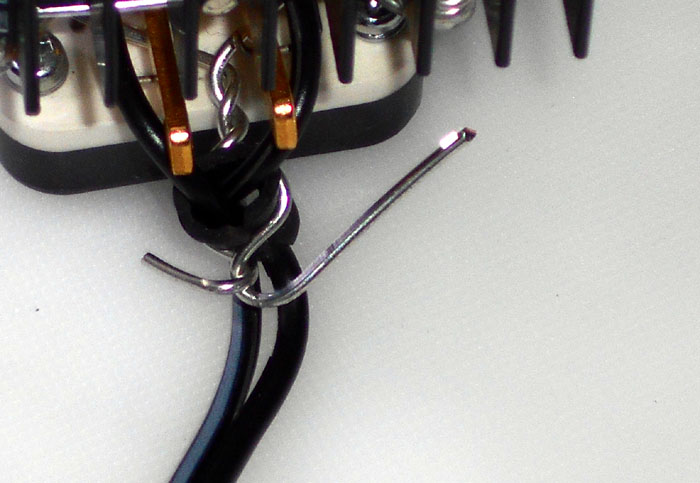

ＬＥＤのコードの前と後ろで交差してコードを包むように固定します。
上の写真ではメッキ線が交差しているだけですがねじって固定します。

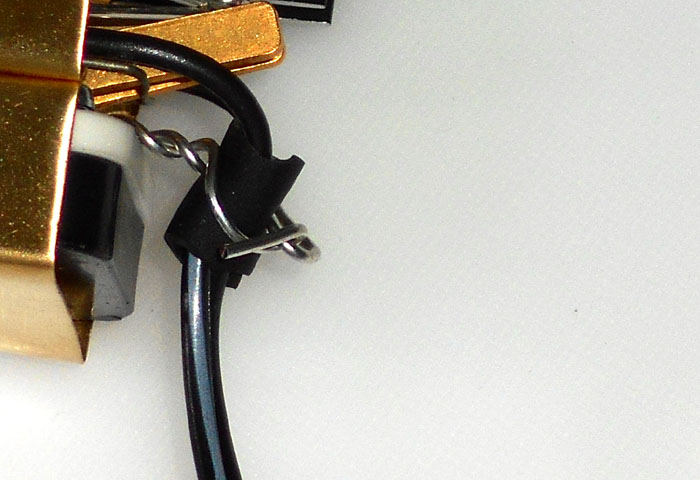

コードが動かないようにコードをカシメます。


しっかり固定します。


余ったメッキ線は切断するか折り曲げておきます。
最後にＬＥＤが中心にあるか調整します。
ピンは柔らかいので手で修正できます。

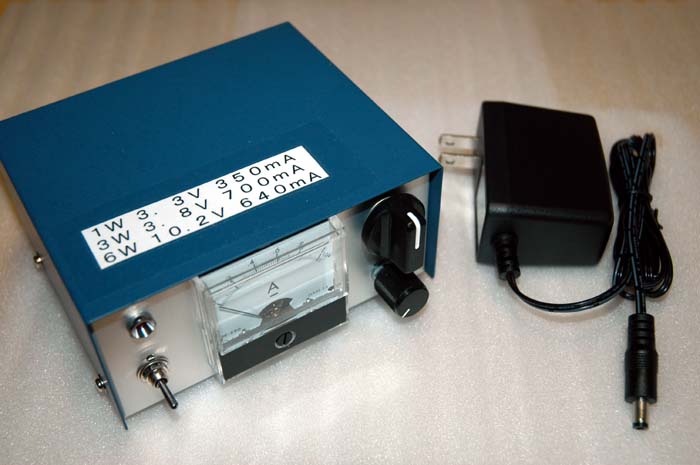

コントローラーは１W、３W、６Wに対応します。 １WはUV対応予定です。

ACアダプターは２４V、１Aにパワーアップしました。これで全てに対応です。
現在６Ｗコントローラは専用タイプです。



BHTとBHS/Uの６WLEDの照度を測定しました。
BHS/Uはミラーの清掃後再度測定しました。



温度上昇ですが、ＢＨＳで測定しました。ＬＥＤを接着した銅板の後ろのアルミ柱の温度です。
１０Ｖ６００ｍＡで３０分で６５度に上昇しましたがそれ以上はアップしません。

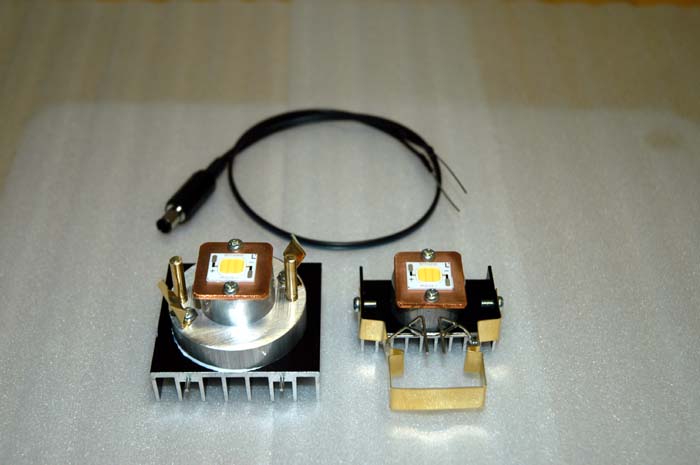

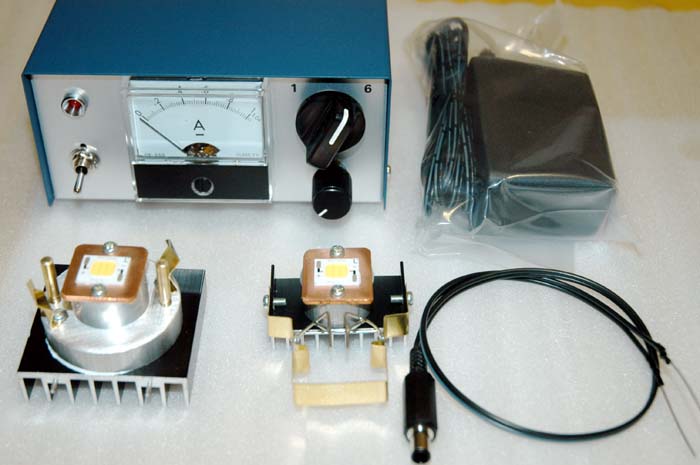

ＢＨＴタイプ、ＢＨＳタイプどちらかとなります。

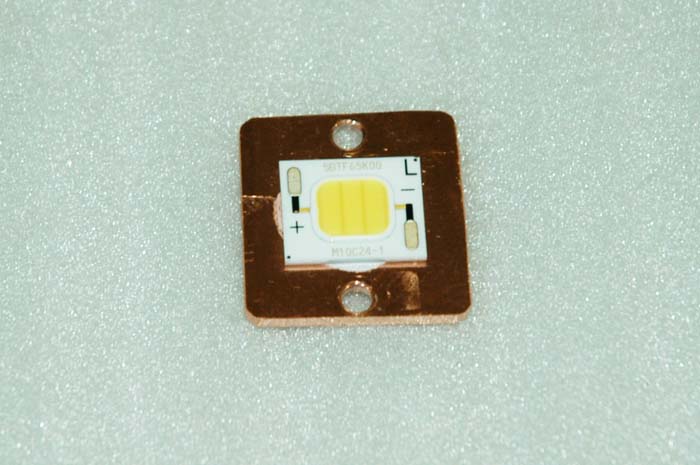

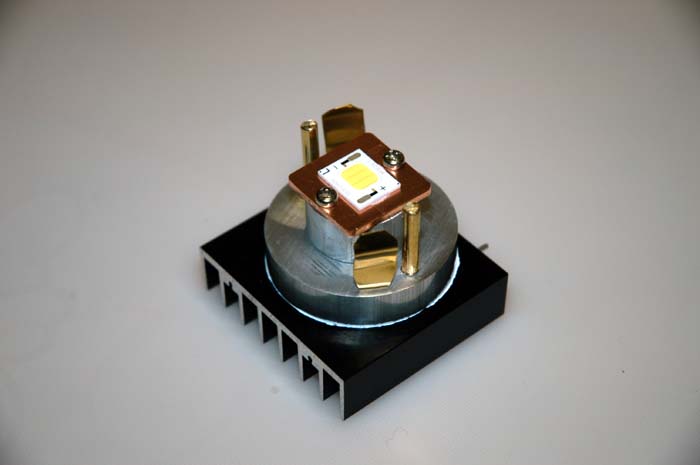

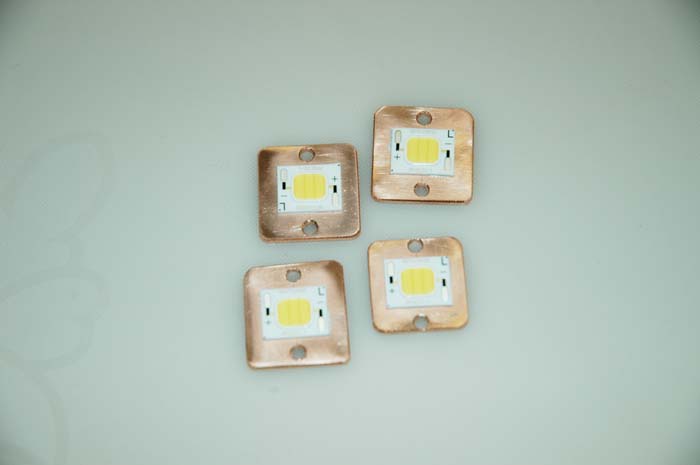

ＬＥＤは2mmの銅板を切り出し、両面を磨いて洗浄後放熱用接着剤で貼ってあります。

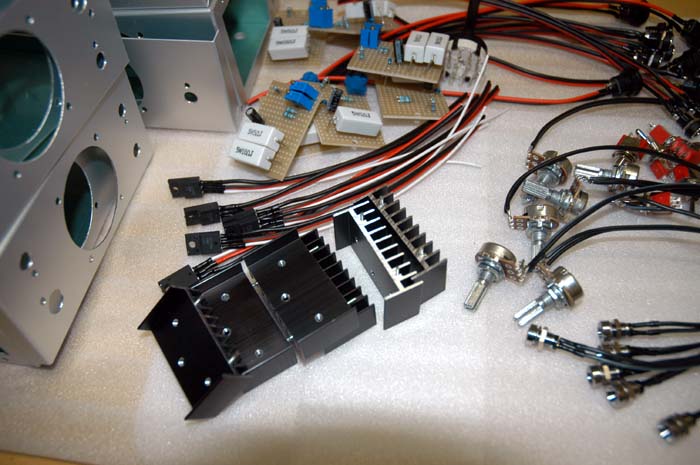

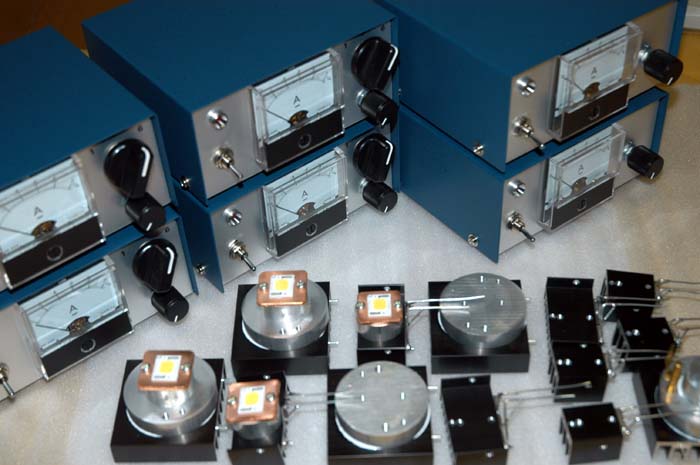

今回電流計付きコントローラは６W用4個、３W用2個をまとめて加工しました。

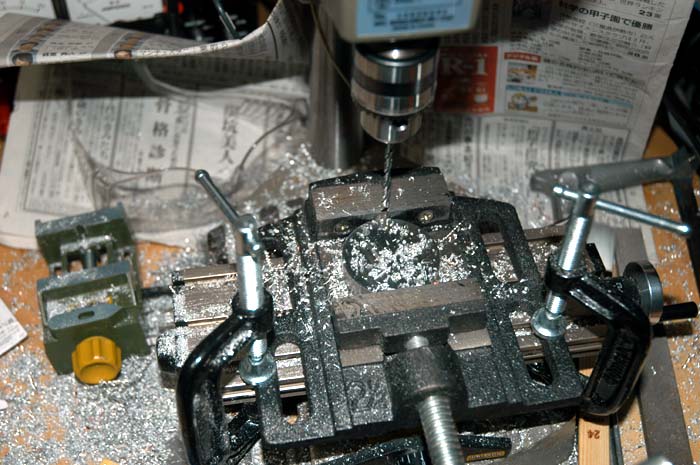

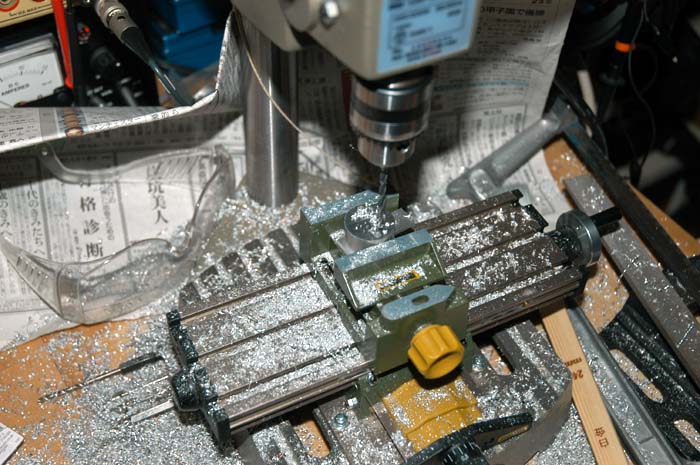

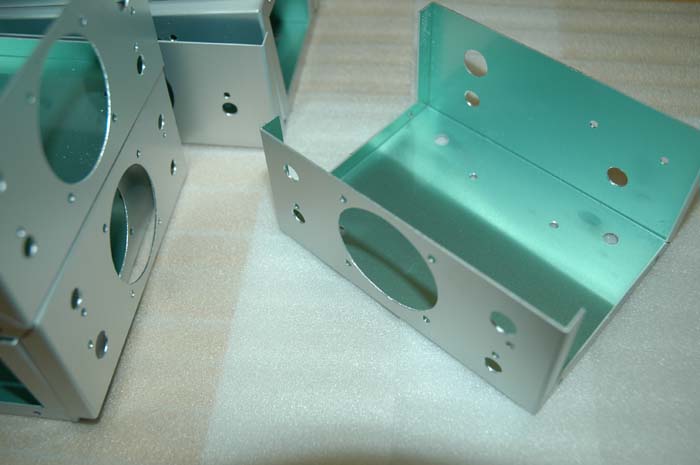

BHT用のアルミ板の加工は卓上ボール盤を使いますが、切り屑だらけになってしまいます。

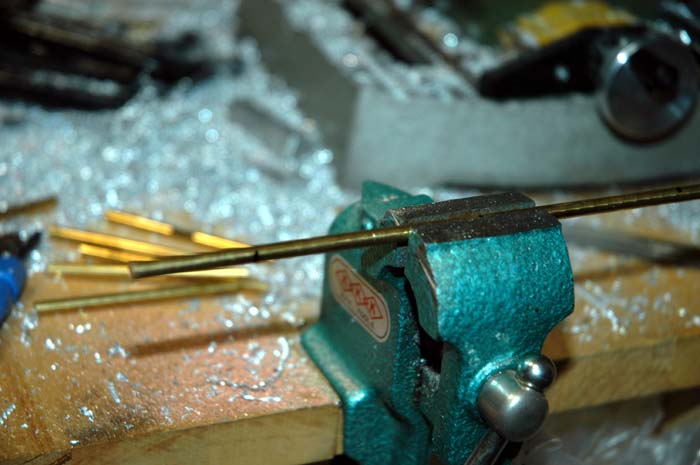

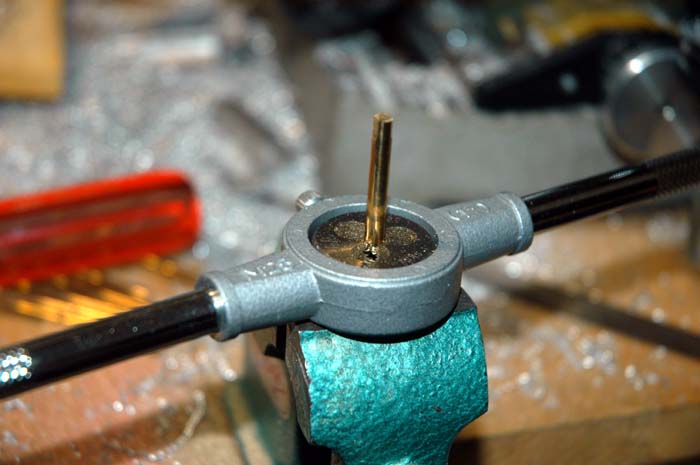

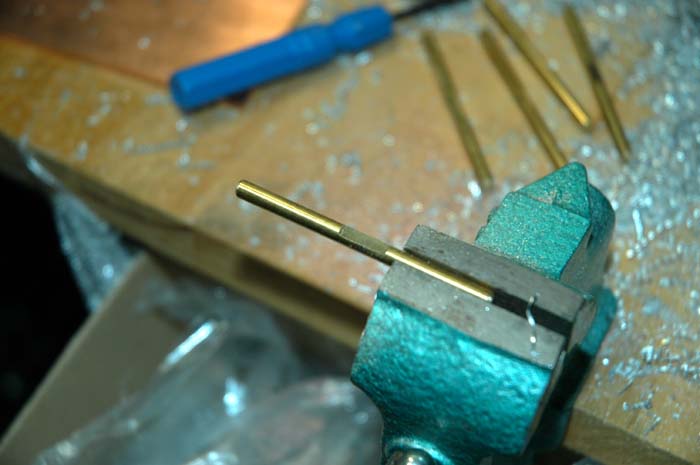

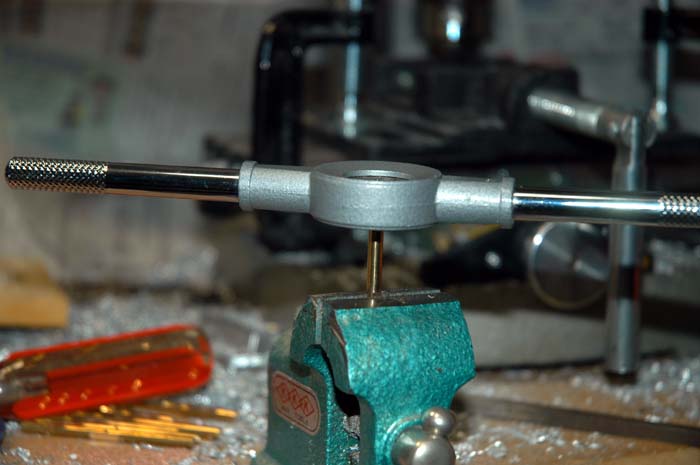

BHTのガイドピンは垂直にねじを切るのが難しいです。

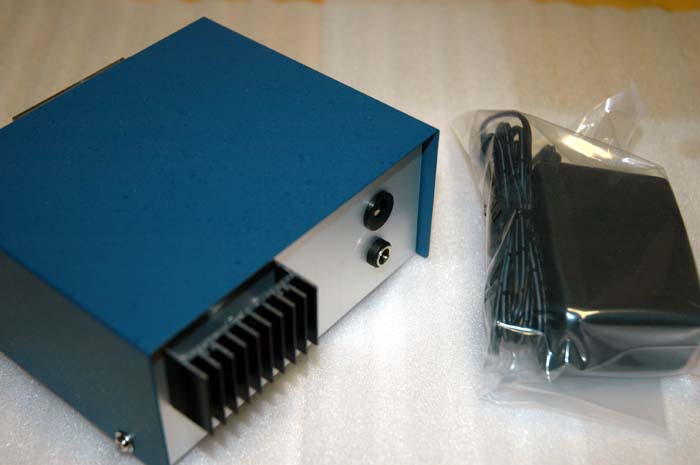

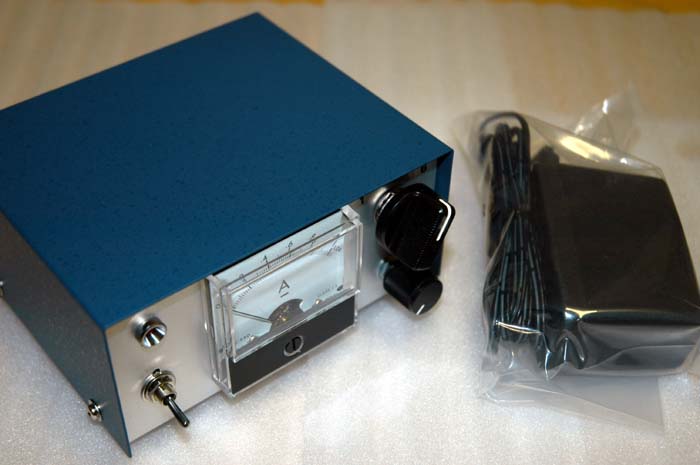

コントローラ完成、LEDは出荷前に配線します。

６Ｗランプハウス用ＬＥＤ照明装置

透過型顕微鏡、落射型顕微鏡用のランプハウス用ＬＥＤ照明装置を新しく用意しました。

ニコン関連照明装置も開発しています。　”戻る”　から入ってください
