オリンパスSZH-ILLB
オリンパスのＳＺＨ＿ＩＬＬＢは研究用高級実体顕微鏡ですが内部照明装置にハロゲンランプが使われています。
その為、観察中に標本の温度が上がり観察に問題の起こることがあります。
琉球大学の泉水様の提案によりＬＥＤランプに交換することでステージの温度上昇を抑えることが出来ないか検討しました。

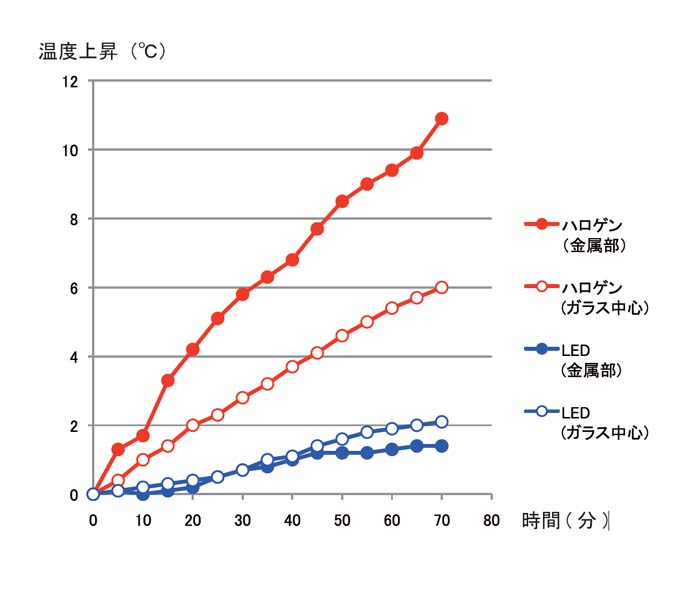

ステージとステージ周りの温度変化についての実測値

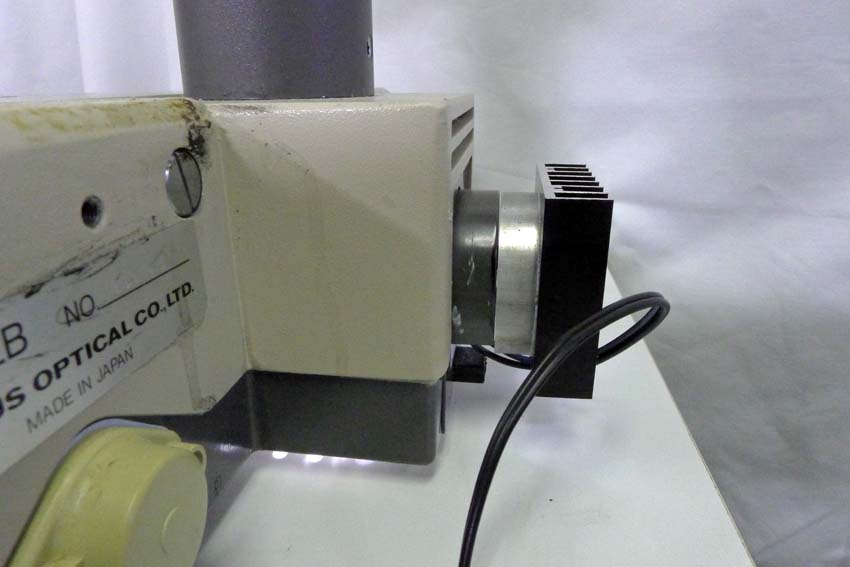

写真のようにハロゲンランプソケットの差し替えとなります。
ＬＥＤ照明ですのでステージ周は低温です。
特にステージ周りの金属部は温度上昇がほとんどありません。
ＬＥＤのタイプはオリンパスＢＨＴとほとんど同じです。
価格的にもＢＨＴと同じです。

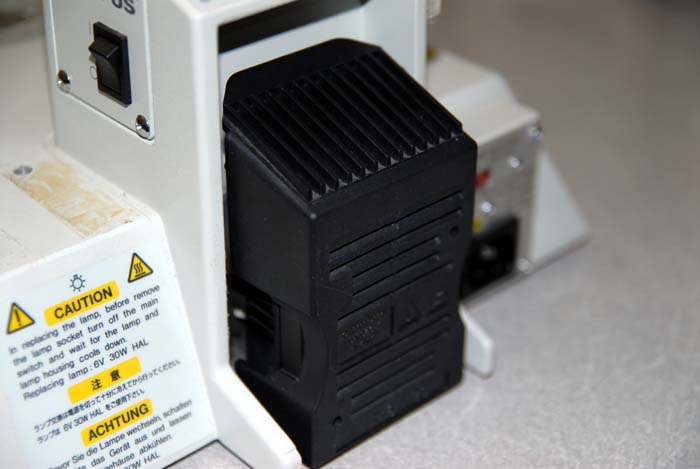

オリンパスＳＺＸ

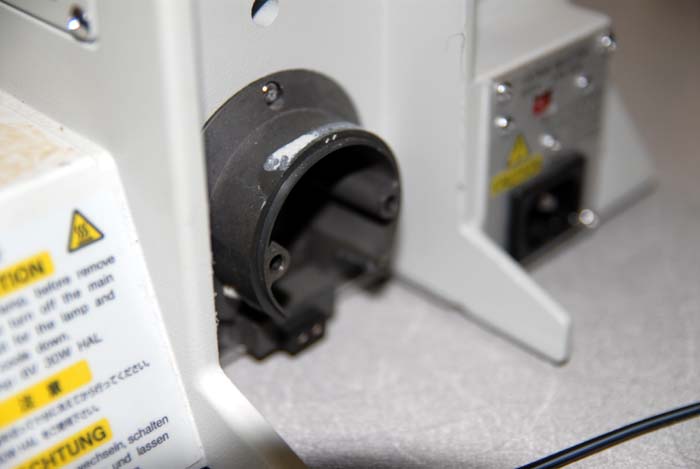

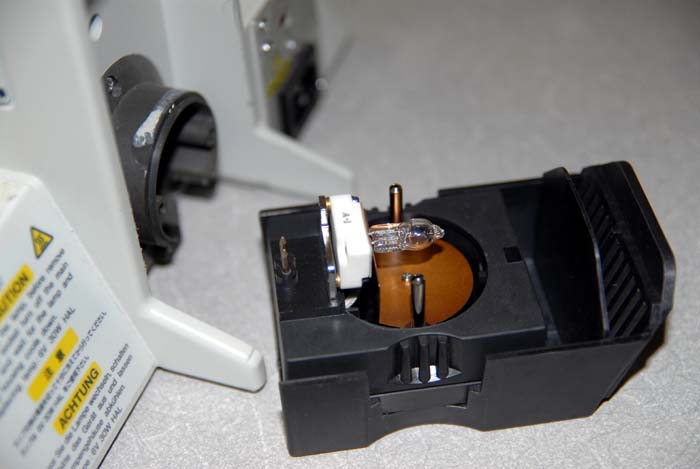

ハロゲンランプランプハウスを外します。
取り付けサイズは違いますが、同じタイプです。
今回よりピンは1本となります。
詳しくは６Ｗ ＬＥＤの所で詳しく説明します。

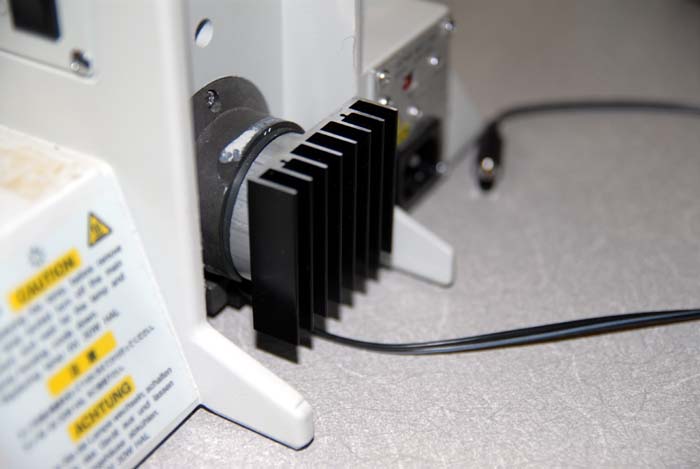

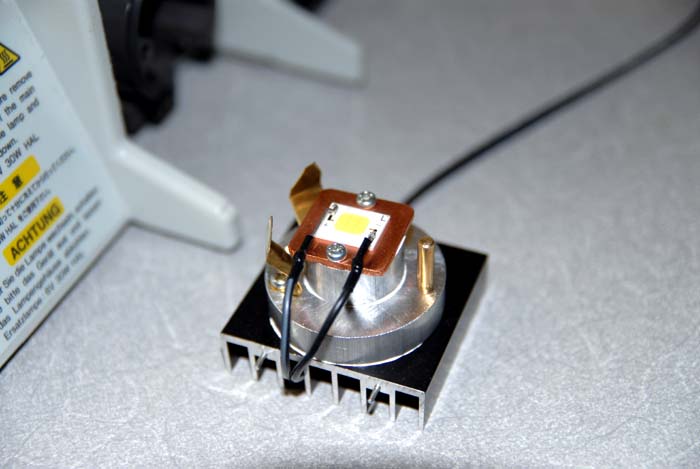

ＬＥＤユニットを取り付けた上体です。
６０分以降は１８０分まで計測しましたがほとんど温度上昇はありません。

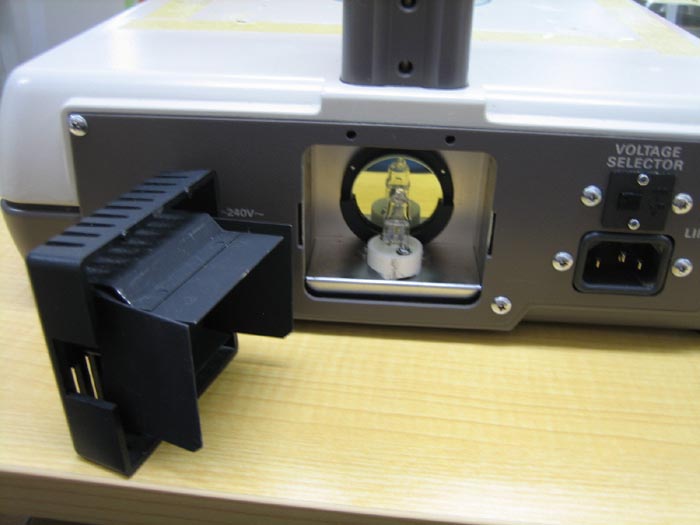

ニコンＳＭＺ−Ｕ
こちらも現物合わせのため架台部を送っていただきます。

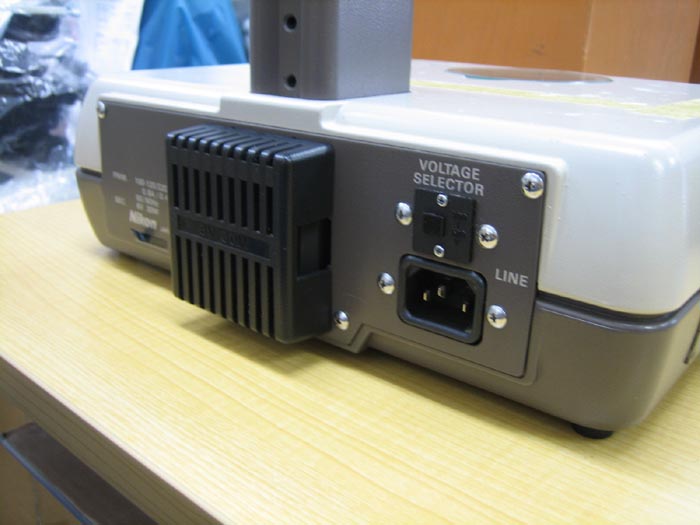

従来のカバーは使用しません。

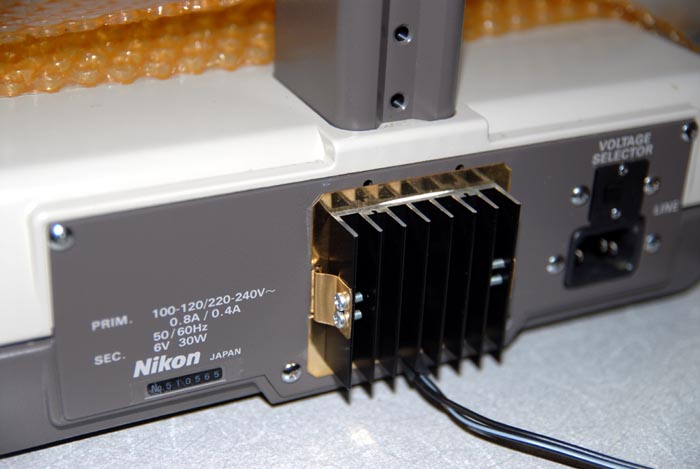

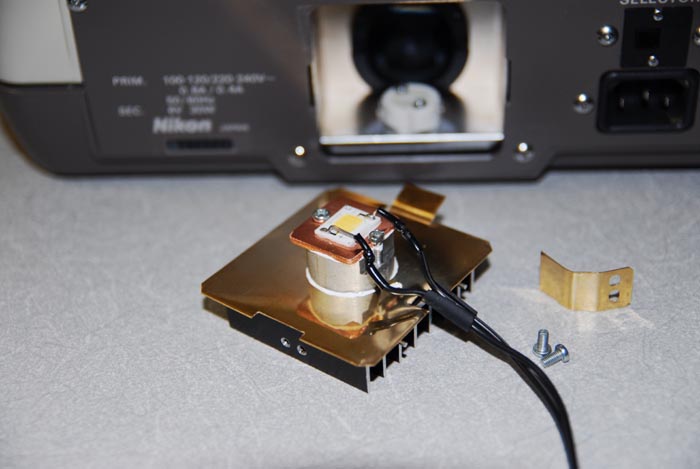

新しいＬＥＤユニットです。
