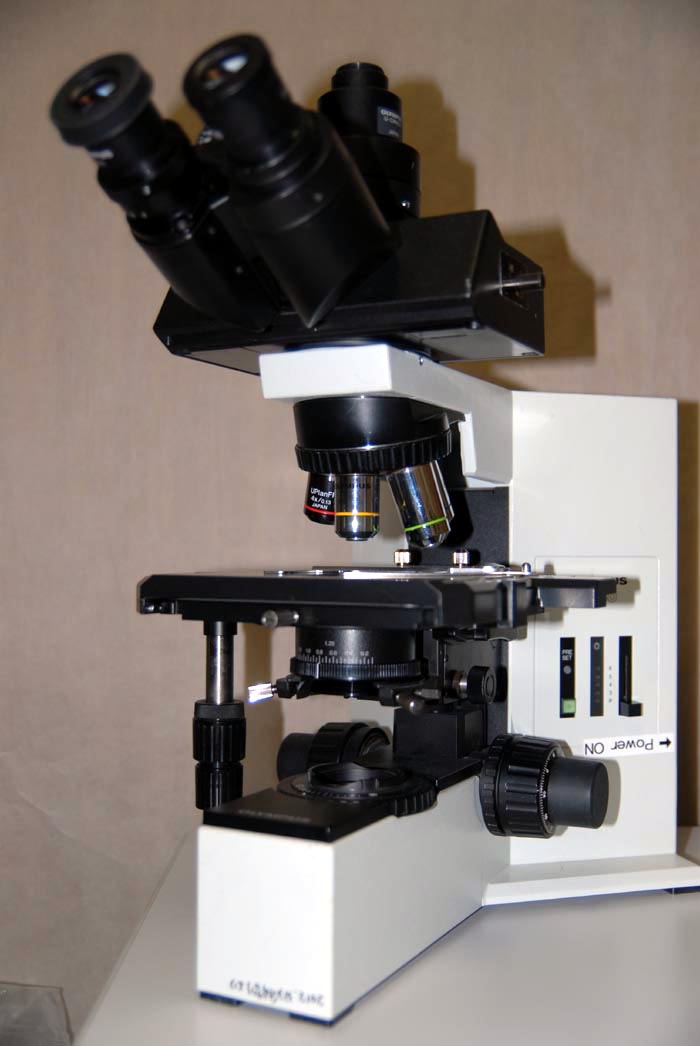

オリンパスのBX40、BX41、BX50、（BX51、BX53）についてもLED化しました。
BHTタイプでLED化しました。
BX50 LEDユニット取り付け手順。

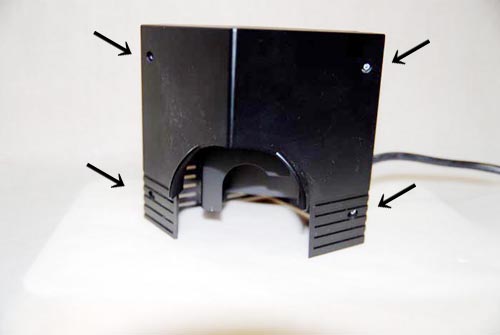

ランプハウスを本体から外します。上部のネジを緩めカバーを外します。 カバー側面のネジを4本外します。

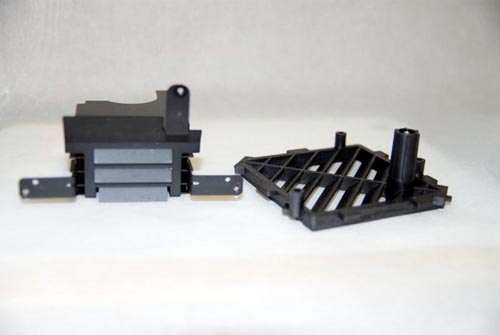

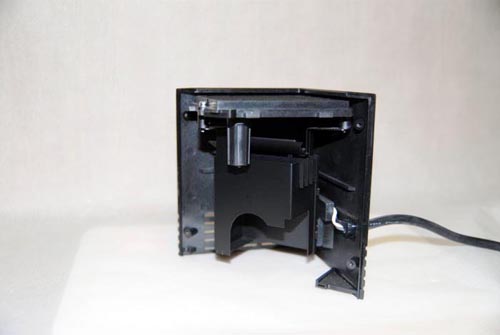

カバーが前と後ろに分かれます。天井部分ははめ込んであるだけなので簡単に取れます。天井部分に遮熱板が付いています。

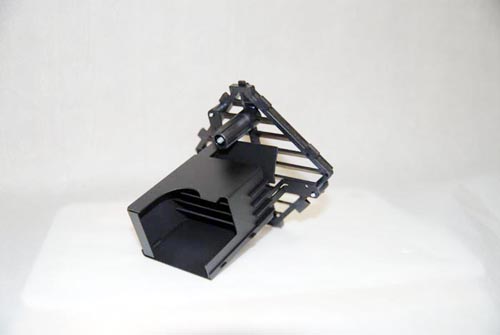

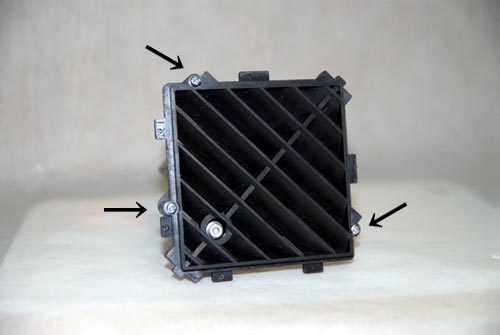

天井部分の3箇所のネジを外します。 外した遮熱板とネジは失くさないように保存しておきます。

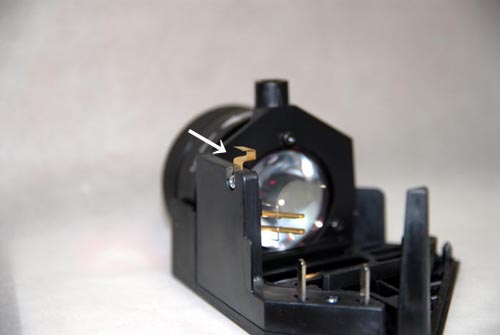

ランプ部を立ててハロゲンランプを取り外し保管しておきます。 ランプ取り付け部のネジを外しコード固定金具を取り付けます。

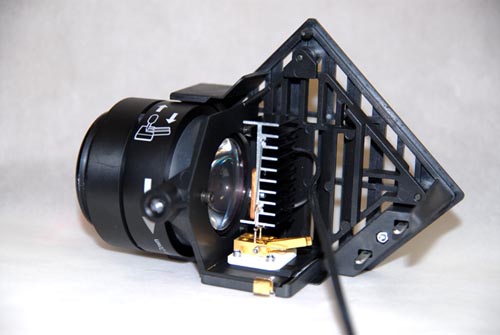

ランプソケットにLEDユニットを取り付けます。 先ほど取り付けた固定金具にゴムの保護カバーを巻いて固定します。

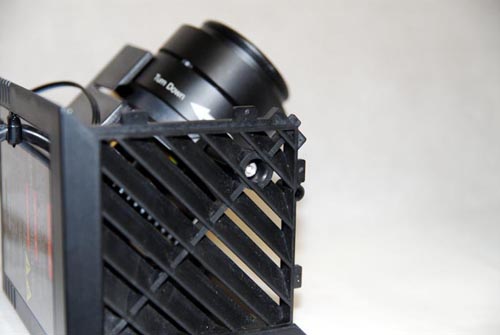

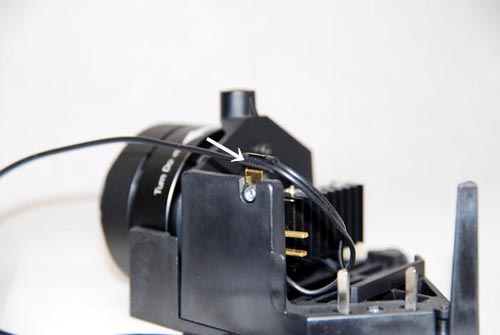

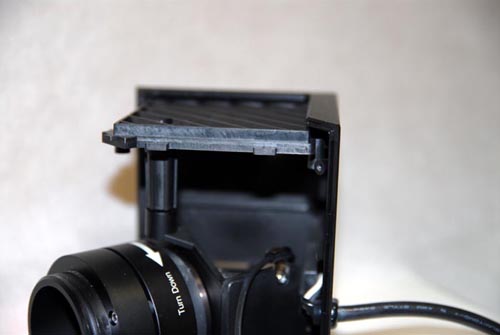

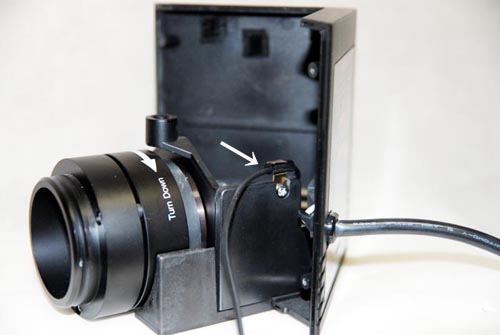

ラジオペンチなどを使い固定金具にコードを固定し後ろカバーをつけます。 遮熱板を外した天井カバーを取り付けます。

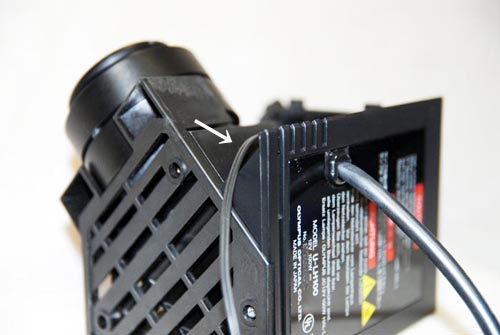

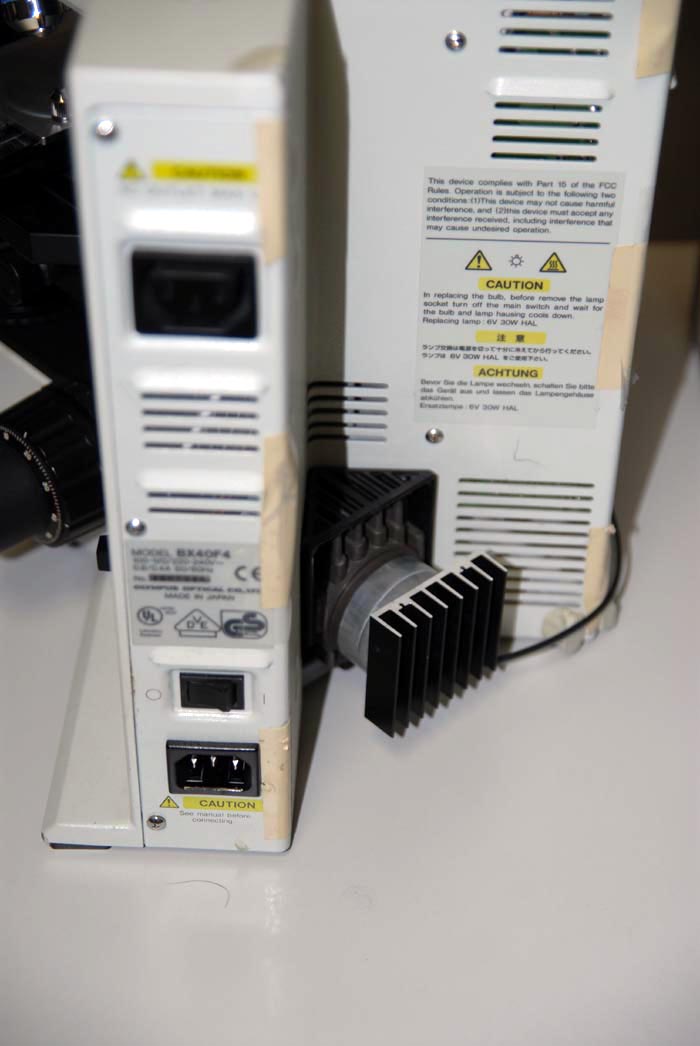

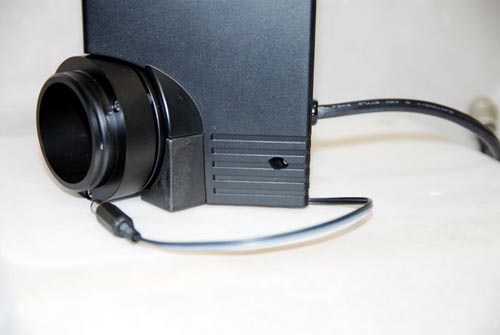

ランプハウス固定ネジを軽く締めて全体が動かないようにします。 底の部分にコードを通す隙間があります。

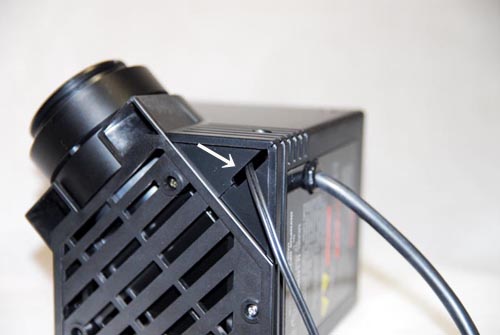

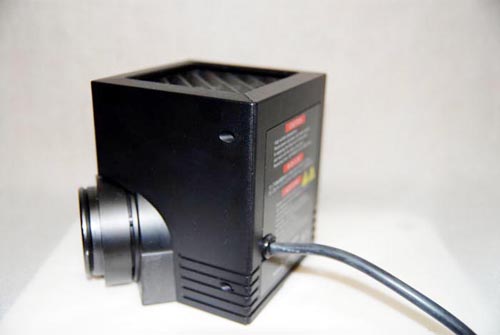

前カバーを取り付けてコードがうまく出ていることを確認してカバーを固定します。
BX51、BX53についても同等と思われますがコードを引き出す隙間がないと難しいです。
