簡易蛍光観察用LED照明装置について




学習用の顕微鏡で蛍光観察をするためのLED照明装置です。

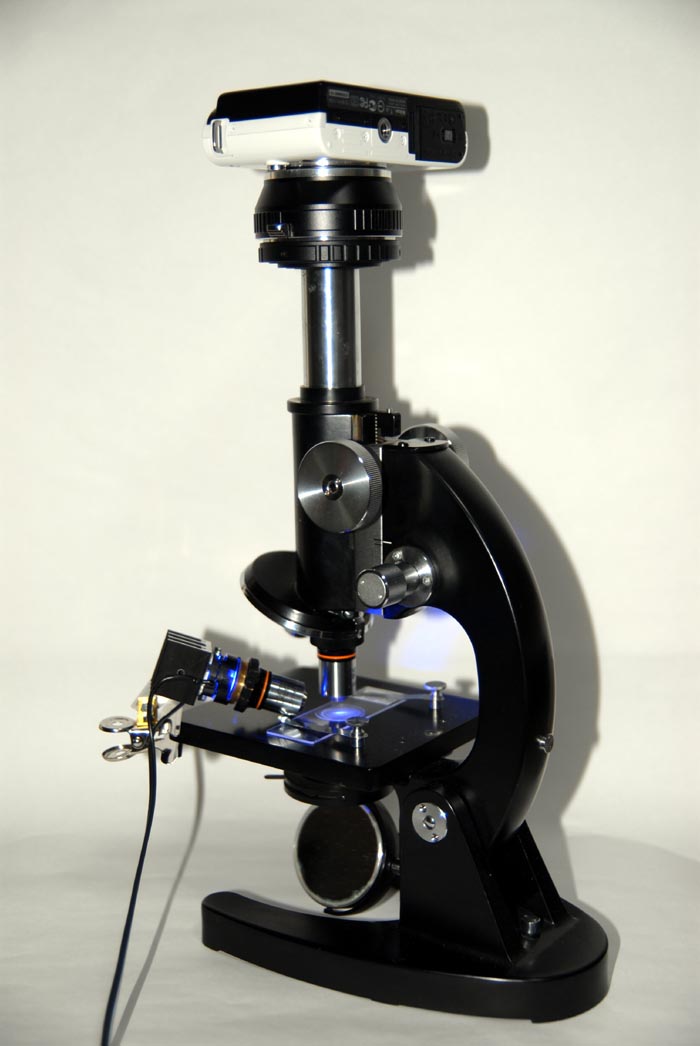

この画像は写真撮影の状態ですが接眼レンズの上にフィルターを載せて直接観察することもできます。

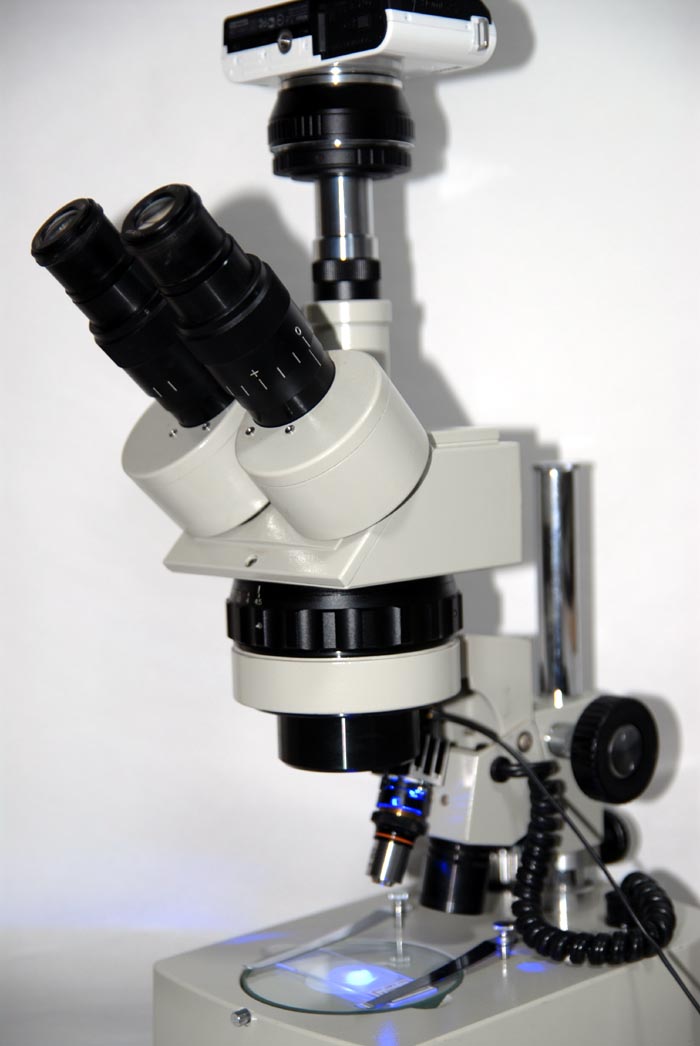

実体顕微鏡にも取り付け可能です。


G励起画像


B励起画像


V励起画像です。


実体顕微鏡B励起


LEDはそのままでは使用できません。
レンズで集光します。
新しいレンズは重いので古い10Xのレンズが最適です。
倍率は10倍以上では難しいです。

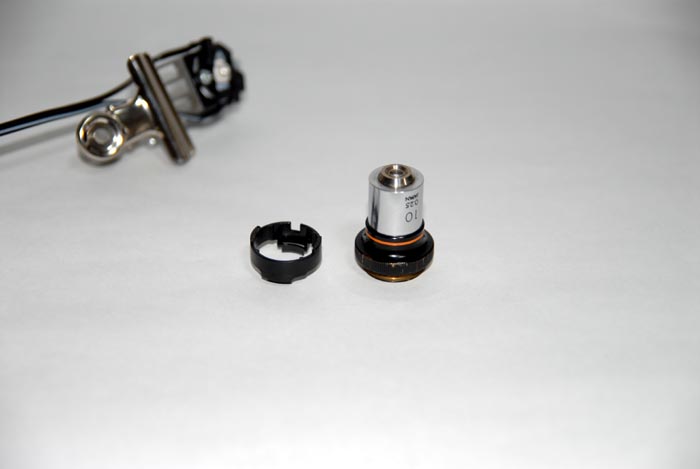

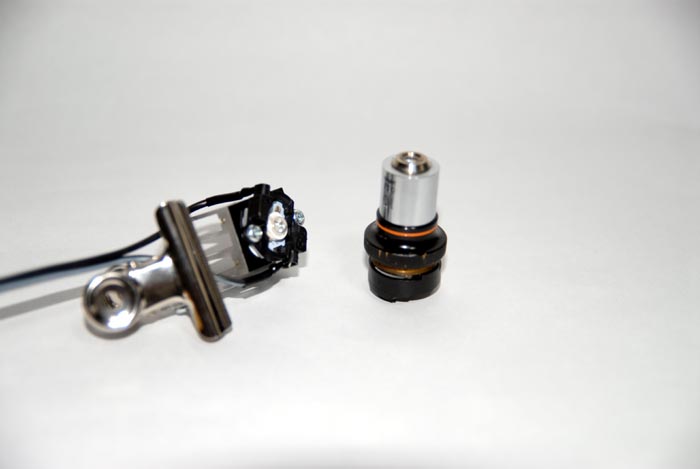

付属のプラスチックのリングにはめます。
少し斜めになっても大丈夫です。

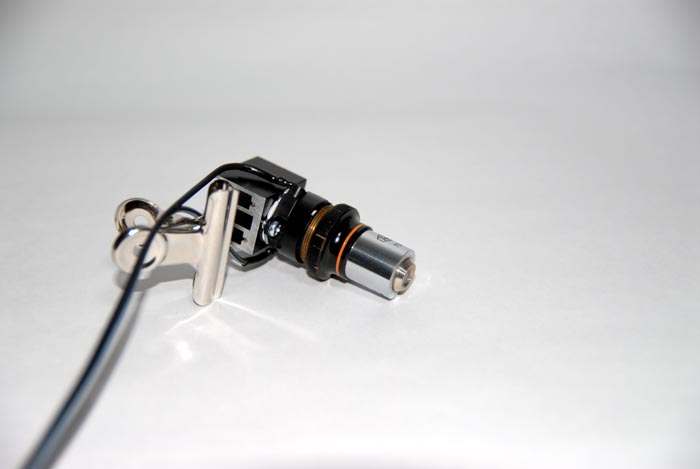

このリングをLEDにはめると完成です。

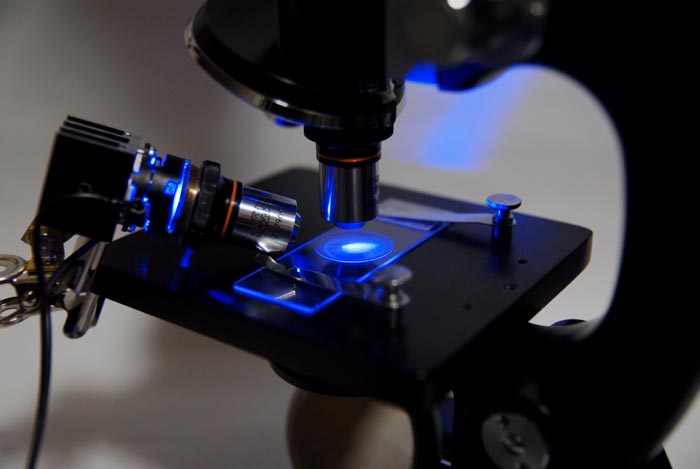

クリップがついていますので顕微鏡のステージに取り付けます。


向きを調整して標本の中心に光線を当てます。
このままでは標本が青く光っているだけです。
これをフィルターを使って蛍光発光だけを選びます。

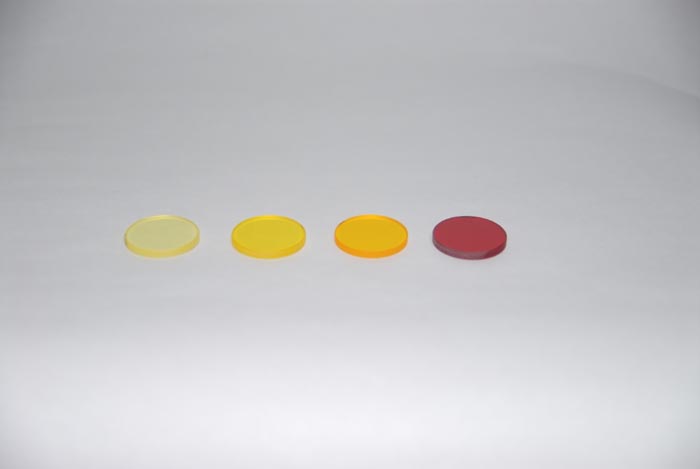

このフィルターはロングパスフィルターです。
左から順に
455nm
495nm
515nm
610nm
この波長より長い波長を通過します。
発光波長は照射する光よりも長くなりますのでぎりぎりのフィルターを使用します。

LED波長   フィルター
405nm     455nm
470nm     515nm
525nm     610nm又は590nm

この組み合わせが良いです。

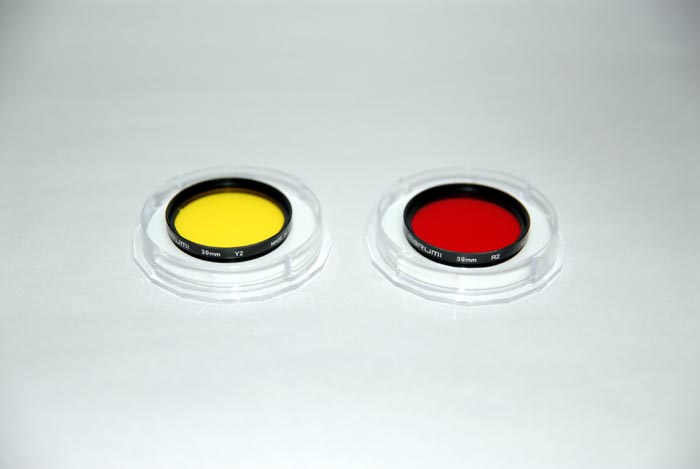

495nmはY2、610nmはR2などカメラ用フィルターでも代用できます。
R2は使えます。
Y2はやや帯域が広い(495nm)ので使えないことはありませんがあまりお勧めできません。



又、大きすぎると撮影するとき困ります。

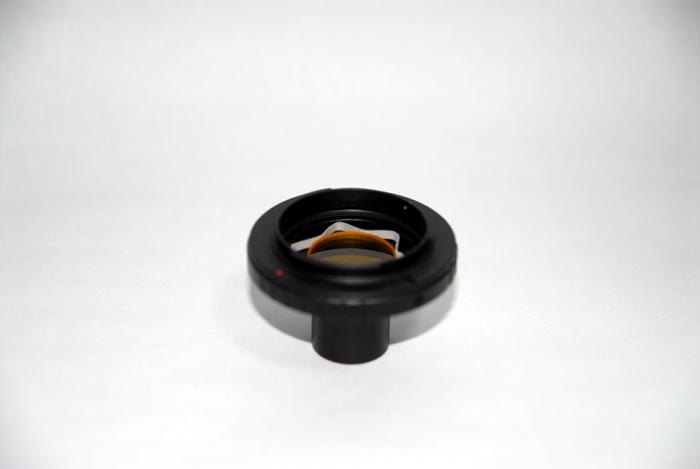

提供しているフィルターは直径1インチでカメラアダプターの中に入ります。

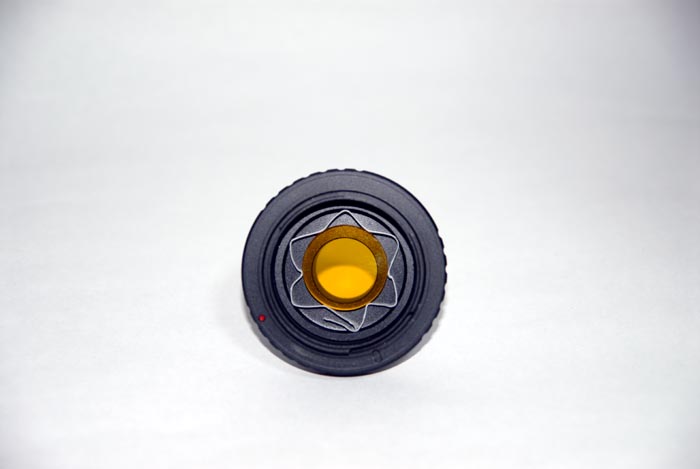

ボール紙で上の画像のように固定します。

必要なのはLEDとコントローラ(ACアダプター付き)、フィルターの3点です
集光用の対物レンズは含みません。お客様でご用意ください。

実習用顕微鏡によって観察する場合は顕微鏡の対物レンズX10をLEDに取り付け、
対物レンズX20によって観察することをお勧めします。
立体的な大きなものを観察する場合はX10が必要ですが、ほとんどの場合は
カバーガラス越しの観察ですから問題はないと思います。


爪楊枝の先端をX10で観察しました。
X20ではちょっと難しいです。
6枚撮影して深度合成しています。

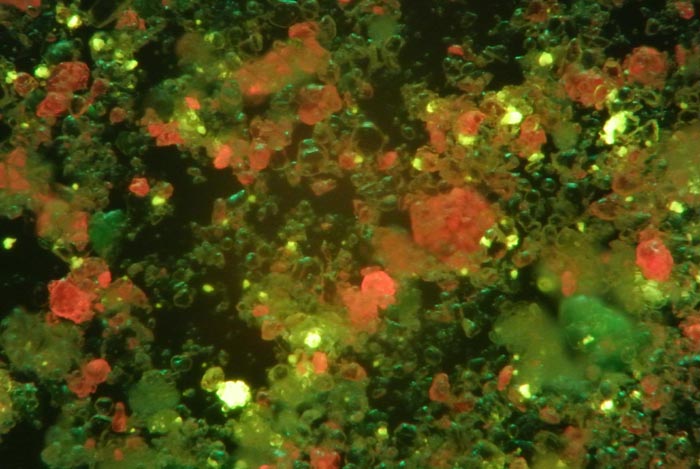

検査板を対物X20、B励起、515nm、吸収フィルターとして515nmロングパスフィルター
カメラはNikon1J2、ISO3200、シャッター1/15


単体価格
フィルター         5,000円(税抜き)
標準コントローラ     3,600円(税抜き)
電流計付きコントローラ 5,600円(税抜き)
LED            2,000円(税抜き)


組み合わせ価格を採用します。

G励起LED        2,000円(税抜き)
標準コントローラ     3,600円(税抜き)
フィルター590nm     5,000円(税抜き)
合計10,600円 セット価格9,800円(税抜き)

B励起LED        2,000円(税抜き)
標準コントローラ     3,600円(税抜き)
フィルター515nm     5,000円(税抜き)
合計10,600円 セット価格9,800円(税抜き)

V励起LED        2,000円(税抜き)
標準コントローラ     3,600円(税抜き)
フィルター455nm     5,000円(税抜き)
合計10,600円 セット価格9,800円(税抜き)

G励起LED        2,000円(税抜き)
B励起LED        2,000円(税抜き)
標準コントローラ     3,600円(税抜き)
フィルター590nm     5,000円(税抜き)
フィルター515nm     5,000円(税抜き)
合計17,600円 セット価格16,800円(税抜き)

G励起LED        2,000円(税抜き)
B励起LED        2,000円(税抜き)
V励起LED        2,000円(税抜き)
電流計付きコントローラ 5,600円(税抜き)
フィルター590nm     5,000円(税抜き)
フィルター515nm     5,000円(税抜き)
フィルター455nm     5,000円(税抜き)
合計26,600円円 セット価格25,800円(税抜き)


G励起、B励起はMAX700mA
V励起はMAX350mAであるため両方を使う場合は電流計付きコントローラが必要です。
どちらかのみの場合は、標準コントローラでOKです。



V励起用405nmのLEDは紫外線をかなり出します。
LED自体はあまり眩しくありませんがエネルギーが強いので絶対に目に向けないでください。
又、レンズは普通紫外線対応ではありません。
長く使うとだんだんと黄色く変色します。
私は埃の入ったジャンクのレンズをV励起用に使っています
これらの点を十分ご理解の上でご使用ください。

受注生産となります。
通常2〜3週間かかります。
お問い合わせください。
