ニコン OPTIPHOT、5W、9W用LED照明装置











取付手順を説明します。

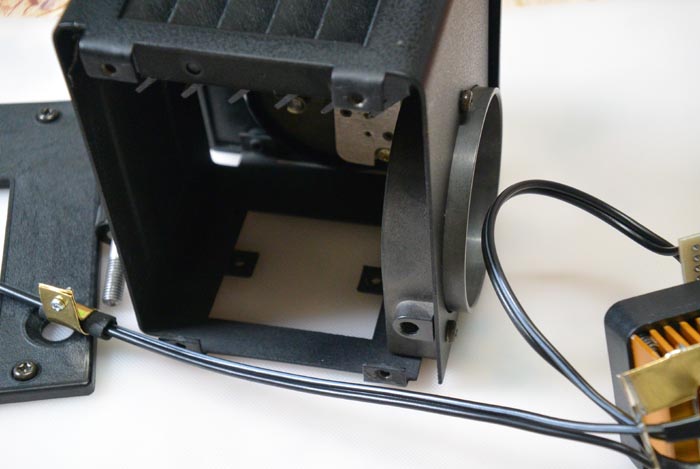

ランプハウス側面を開きます。
内部の遮光ブロックなどは外しておきます。

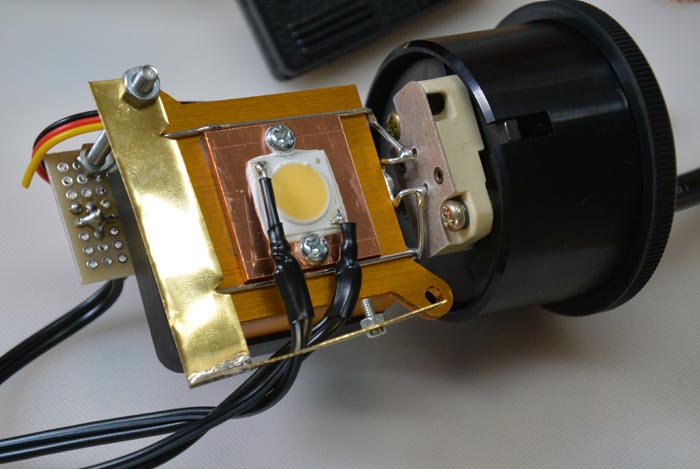

ソケット部を外しLEDを取り付けて確認します。
確認後LEDは外します。
LEDの固定金具2か所のネジを外しておきます。

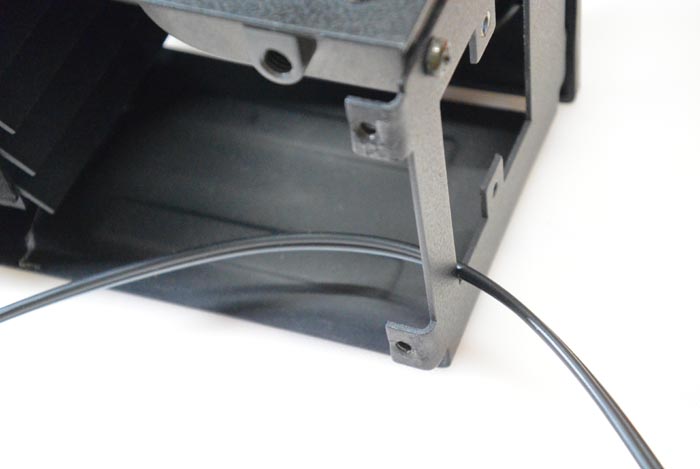

ソケット部を戻し配線を通します。

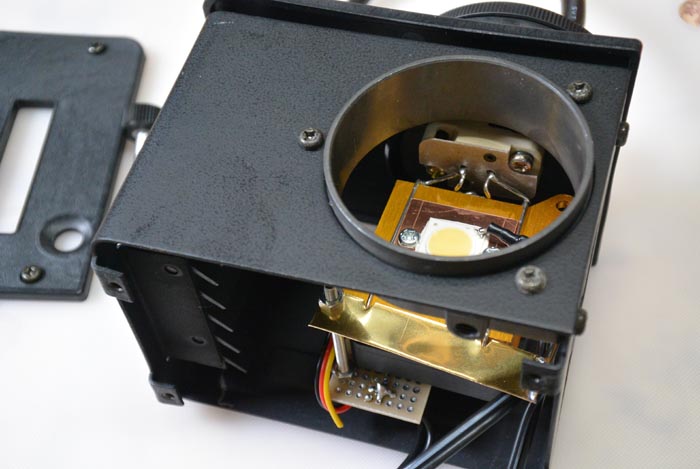

側面からLEDを取り付けます。

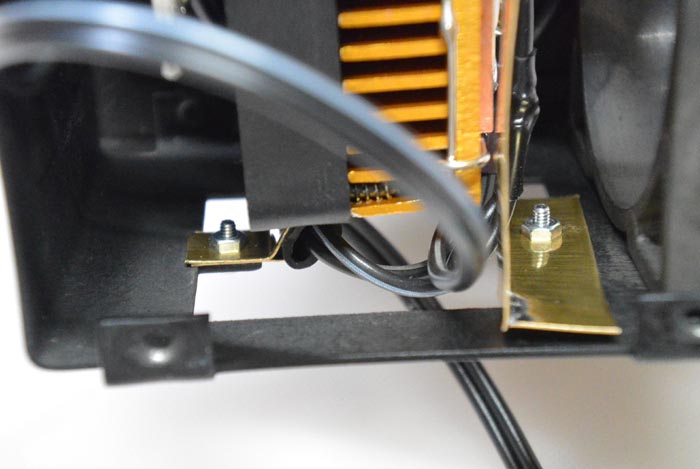

LEDの固定金具2か所をねじ止めします。

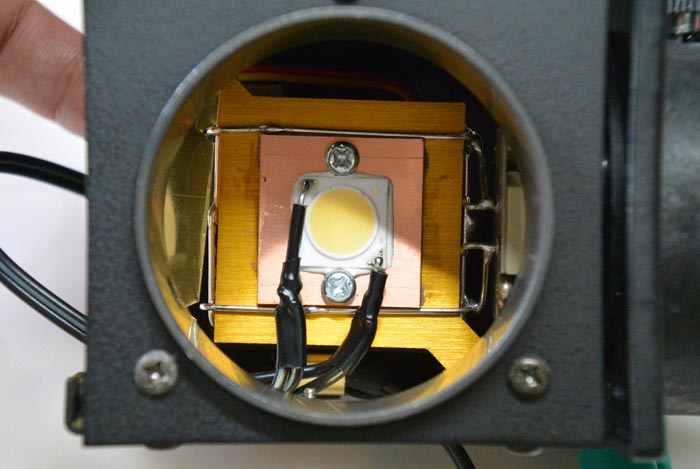

LEDが中心に来ていることを確認します。

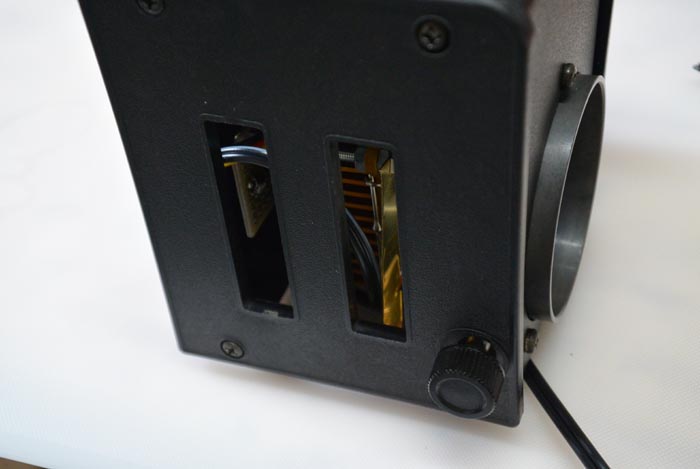

外した側板を戻します。
