パーツ組み込み説明
まずパーツ一覧ですが次のとおりです。基板を別にして１万円程度。＋パネル関連が７千円ほど＋スイッチング電源です。その他ケースが必要です。

ＩＣソケットはＺ８０，８２５５（８２Ｃ５５），８２５１（８２Ｃ５１）６２２５６，２７２５６などＬＳＩと２３２ＣドライバーICL3232CPZ及び７４ＬＳ１９７です。後は、じか付けでＯＫです。
Ｚ８０はＴＴＬ１個分程度の接続能力しかありません。ＣＰＵから直接つながっているラインは７４ＨＣを使います。ＣＰＵへ入る場合は７４ＬＳでもＯＫです。７４ＬＳと７４ＣＨを間違わないようにしてください。

クロック回路が２組ありますが４．９１５２ＭＨｚを1/2の２．４５７６ＭＨｚにして１組で済ますことも出来ます。

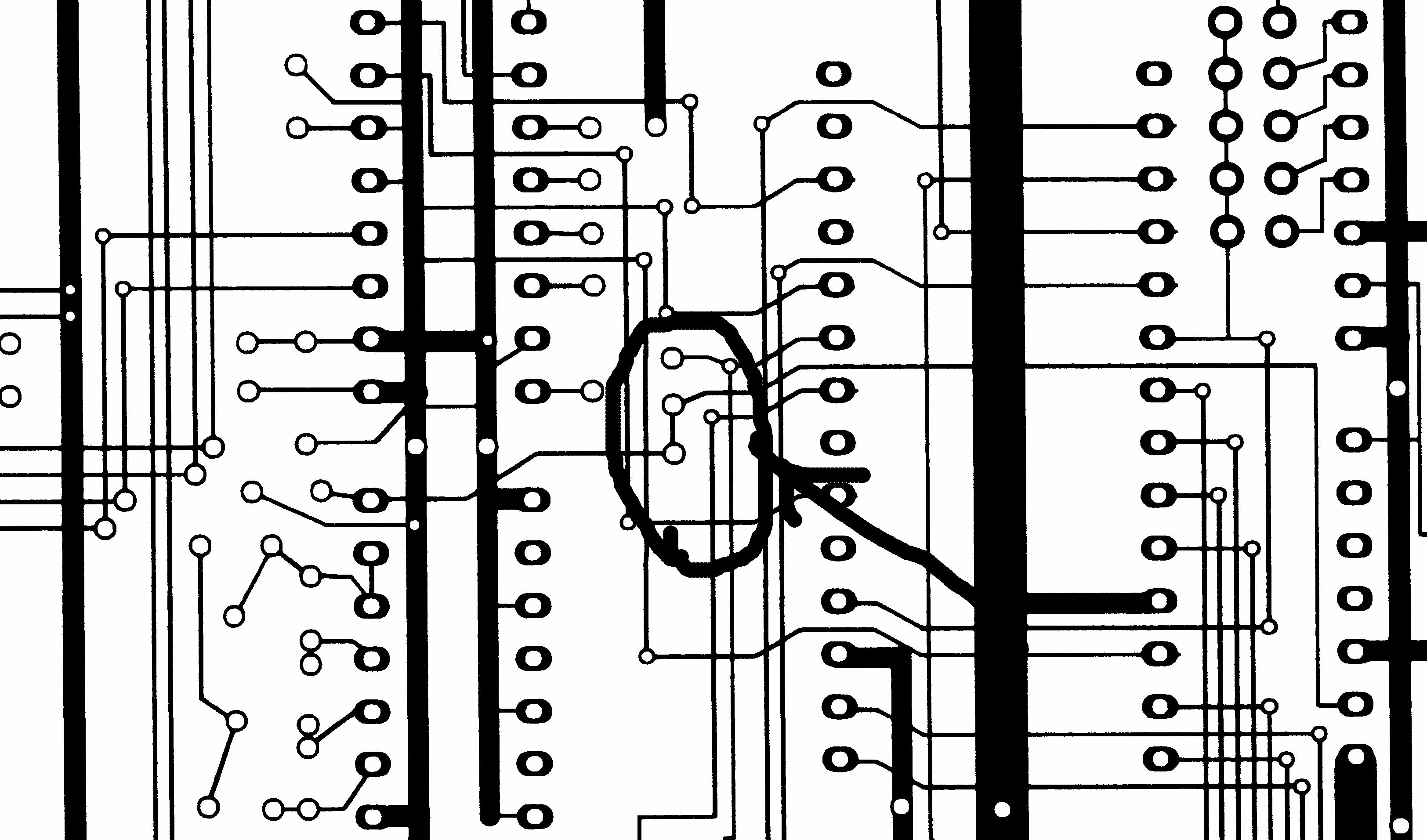

そのためパターンが組み替えられるように配線が用意されています。８２５１と横のＬＳ０４との間にスルーホール配線があります。
３個のスルーホールを現在下側に繋がっていますが上に変更します。下側はそのままにして左のＬＳ０４はブランクにします。


抵抗は全て1/6Wを推奨します。
コネクタは４０Ｐが４個と１０Ｐが１個です。
ピンヘッドを使いましたがスルーホールが小さく無理がありました。
ＭＩＬ規格のフラットケーブル用コネクタは隣同士が狭すぎて使えません。４０ＰＢＯＸ、１０ＰＢＯＸがベストです
シルク印刷で抵抗を何箇所か書き忘れています。１番ピンの位置や抵抗アレイのコモンについては次の図面で確認してください。

１番ピンの図

次に、プリンターポートとDsub25ピンの接続です。
接続ピンの関係

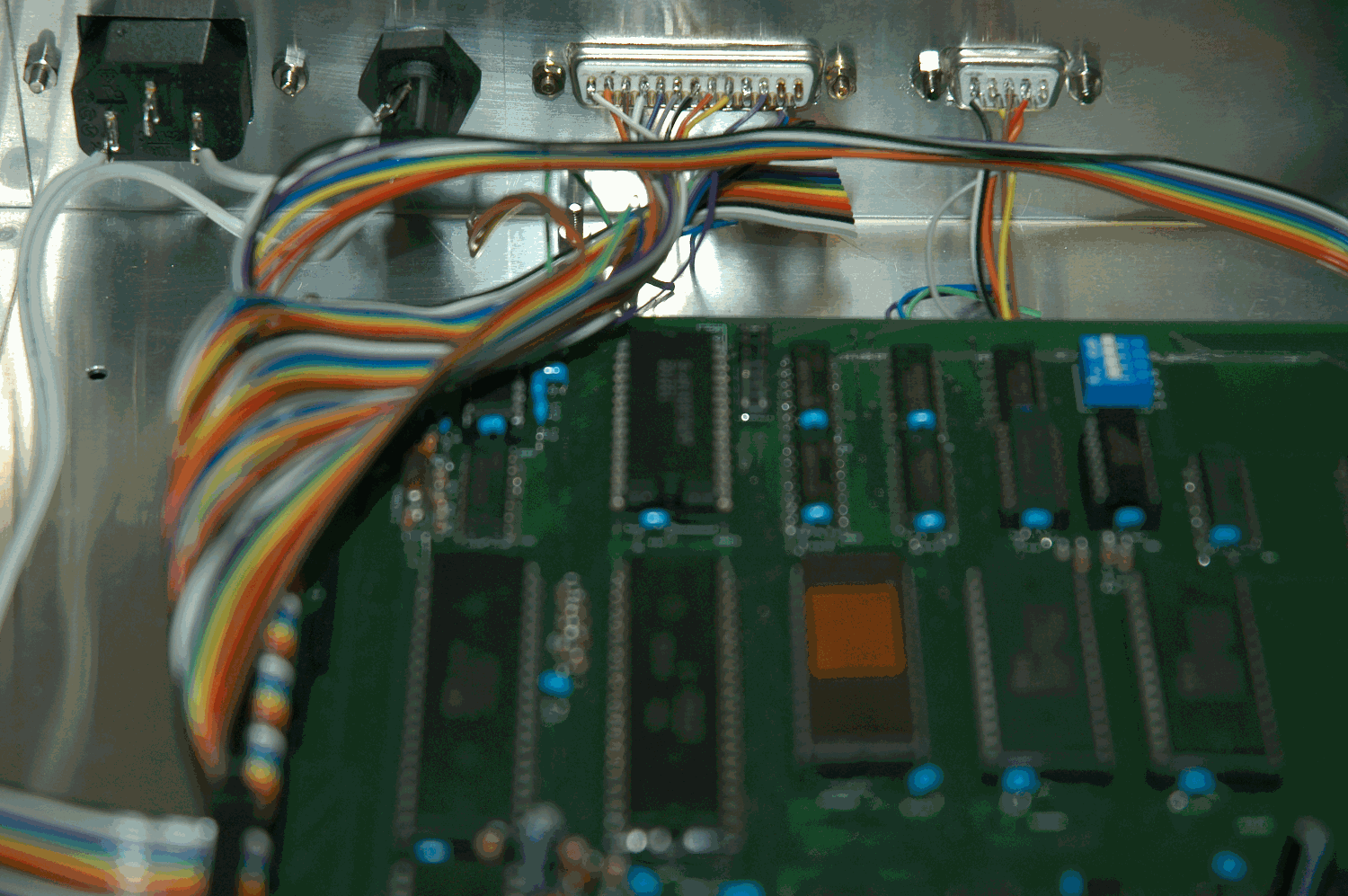

下の写真を参考にフラットケーブルとコネクタをつないで下さい。


次にＲＳ２３２Ｃの接続ですが、

１０ピンＢＯＸコネクタの１番ＴＤをＤｓｕｂの３番
　　　　　　　　　　　　　　２番ＲＤをＤｓｕｂの２番
　　　　　　　　　　　　　　３番ＲＴＳをＤｓｕｂの７番
　　　　　　　　　　　　　　４番ＣＴＳをＤｓｕｂの８番
　　　　　　　　　　　　　　９番１０番グランドをＤｓｕｂの５番グランド以上を接続します。
Ｄｓｕｂ７番８番はクロスケーブルなので内部接続されています。
尚、ＲＳ−２３２Ｃ設定ですが７ビット長、偶数パリティ、ストップビット１ビット、制御なしです。ボーレイトはＸ１６倍で設定です。最初は３００ボーでテストしてください。
２３２ｃドライバーはICL-3232CPZですがチャージポンプ用の外付けコンデンサーは全て0.1μです。

RS232C接続部

ハードウェアの説明は全て組みあがってから基本的なチェックをします。その後ソフトの簡単な説明と最近入手したＲＯＭライターＬＥＡＰＥＲ−３（パラレル接続）の使用レポートもアップしたいと考えています秋月で3000円で入手できます。
