ではまず、このコンピュータの基本構成を説明します。
部品表
コネクタ接続図

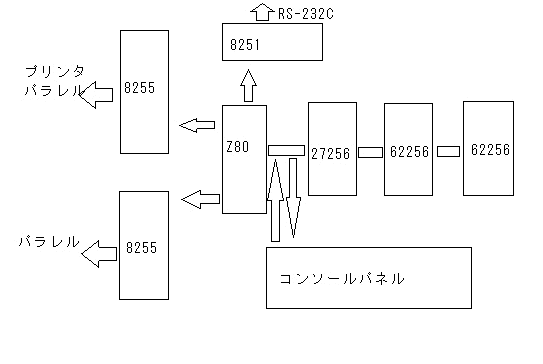

ブロック図全体
ブロック図基本部分
ｚ８０は記入のない端子は使用しません。また、ＮＭＩ、ＩＮＴ、ＷＡＩＴもプルアップして使いません。
ＢＵＳＲＱは、ＣＰＵを停止するのに使います。
８２５５は、入出力ピンもプルアップしてあります。
Ｒｅｓｅｔは使い方注意です。
ＣＰＵはＬでＲｅｓｅｔしますが、それ以外（8255、8251）はＨでＲｅｓｅｔします。

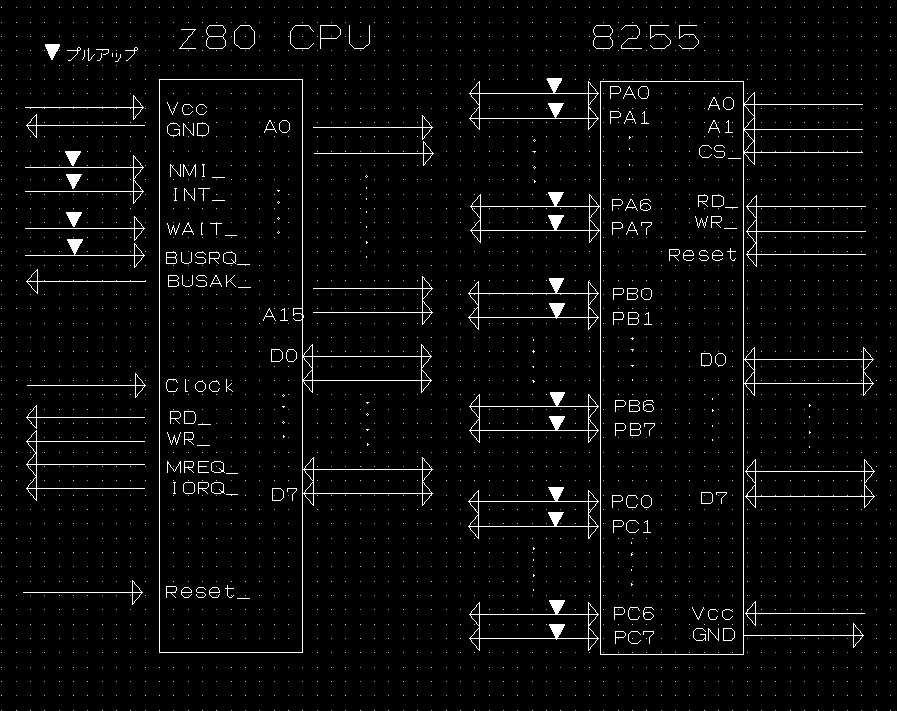

ＣＰＵ等ピン接続
大変基本的な構成で４ＭＨｚクロックで動きます。RS-232CはMAX232互換のICL-3232CPZで 4.9152MHzのクリスタルを使います。ICL-3232CPZの周りのコンデンサーは積層0.1μを使用します。Ｚ８０ ＣＰＵを中心に

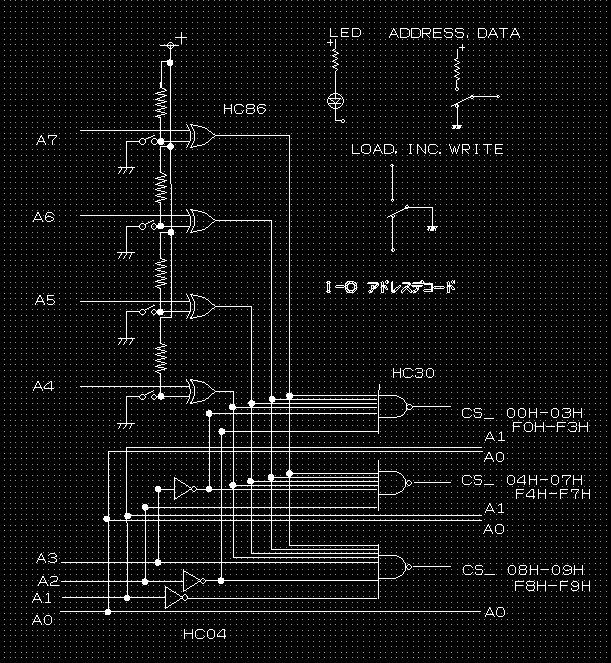

シリアル端末ポート１、パラレルポート２で ポートアドレスはパラレルＦ０Ｈ〜Ｆ３Ｈ，Ｆ４Ｈ〜Ｆ７Ｈ，シリアルＦ８Ｈ〜Ｆ９Ｈで上位アドレスは全て共通で設定します。
ディップＳＷで上位アドレスをＡＨとすると、それぞれＡ０Ｈ〜Ａ３Ｈ，Ａ４Ｈ〜Ａ７Ｈ、Ａ８Ｈ〜Ａ９Ｈ となります。
モニタープログラムではF0H〜F3H,F4H〜F7H,F8H〜F9Hを使います。

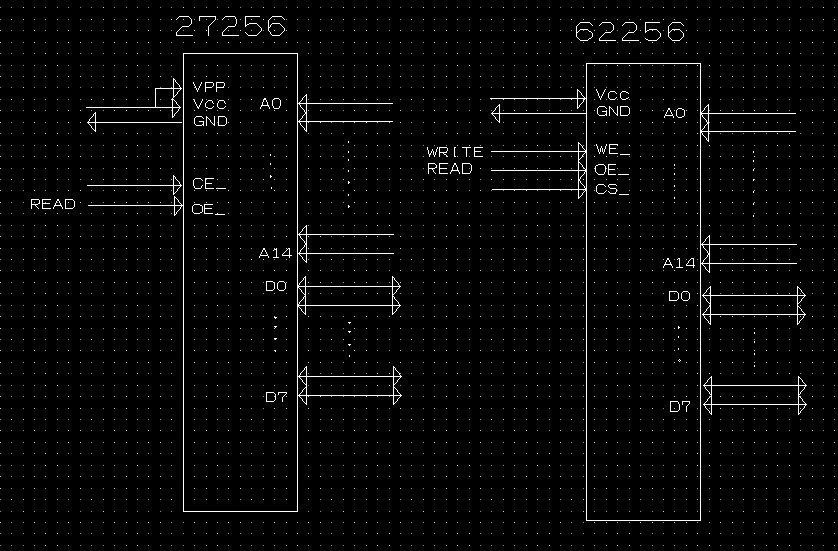

ＲＡＭ６４ｋ、ＲＯＭ３２ｋで ＲＯＭは下位３２ｋをＲＡＭと切替です。 コンソールパネルはＢＵＳＲＱをＬにしてＣＰＵを停止してメモリーの読み書きをします。

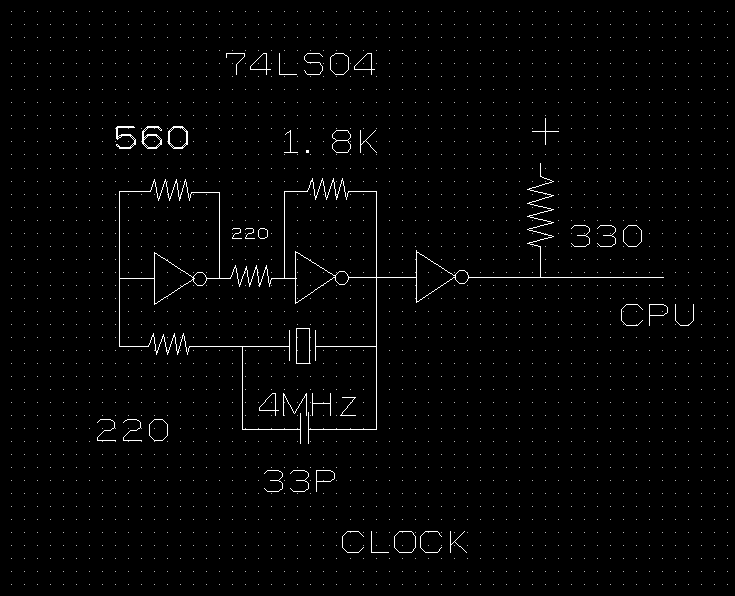

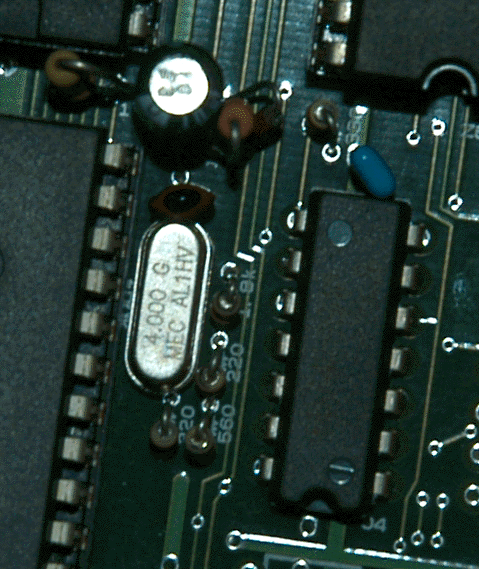

クロックはごく普通の回路で７４ＬＳ０４で発振します。 ＨＣ０４ではうまく発振しません。必ずＬＳ０４を使用します。

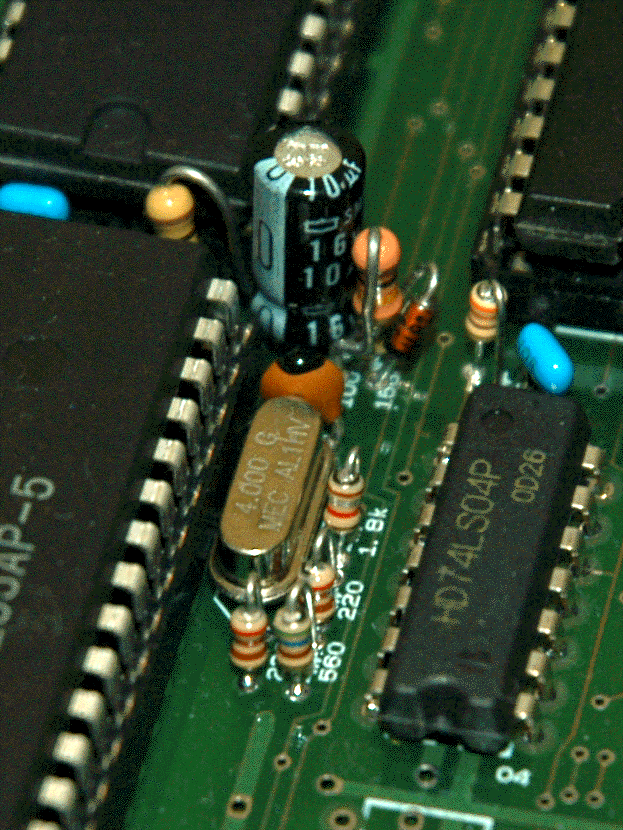

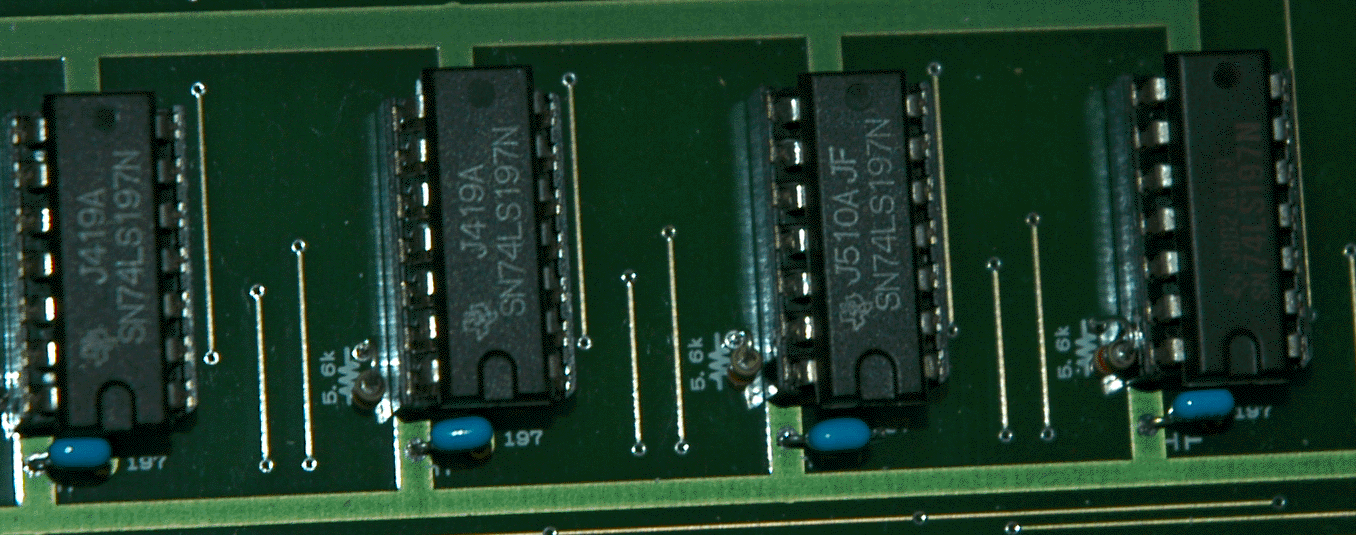

抵抗は出来れば1/6Wを使用します。写真のように抵抗は立てないと入りません。

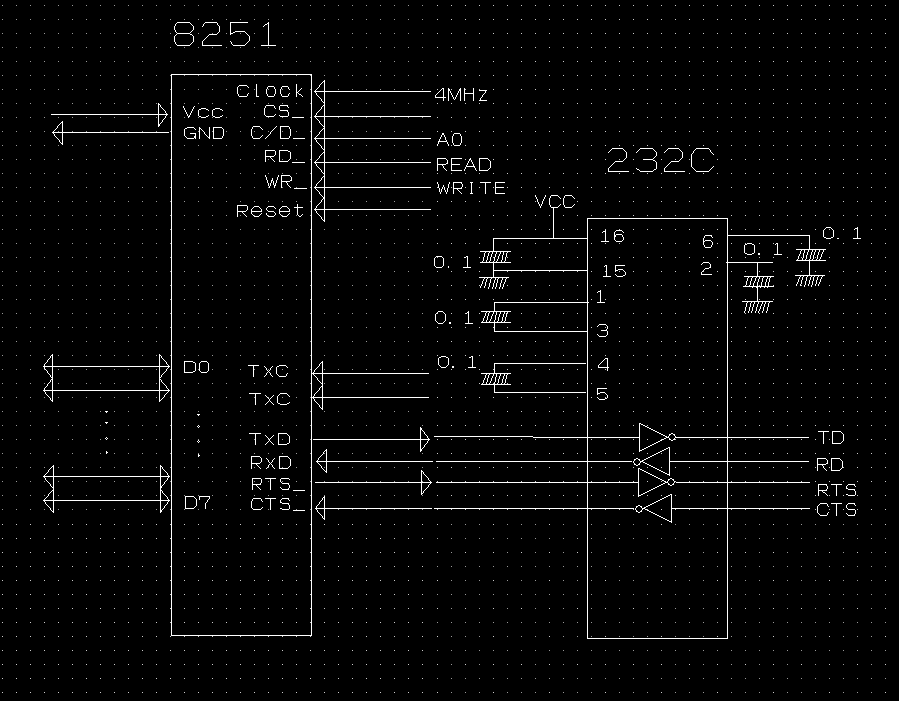

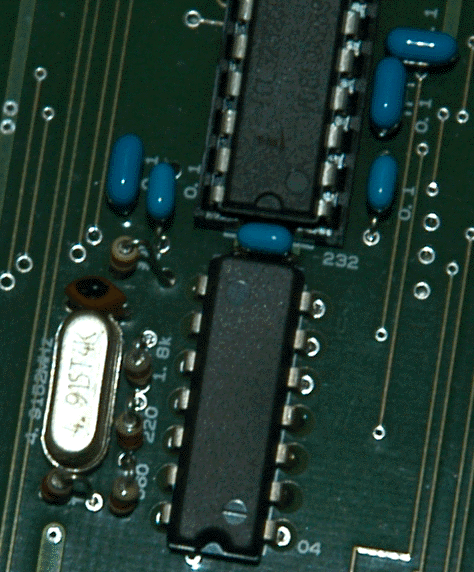

クロックはプルアップしてＨのレベルをアップします。ＲＳ−２３２Ｃ用の回路も同じ構成でクリスタルのみ4.9152MHzを使用します。

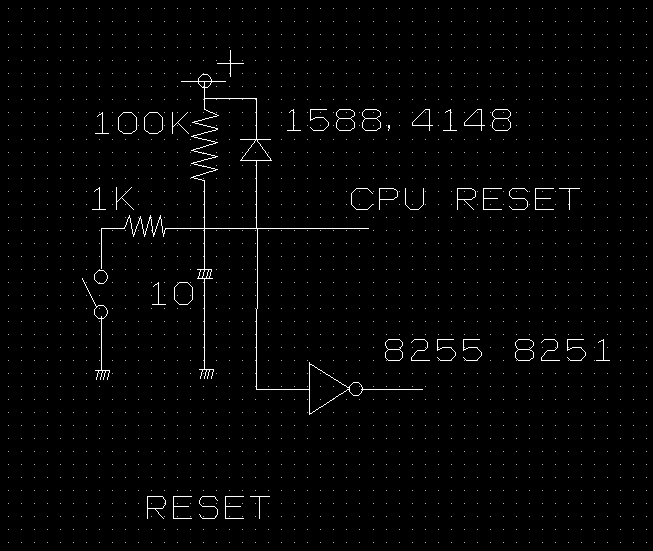

リセット回路です。１０μＦはもう少し大きく２０μＦでも良いようです。
ダイオード１５８８は最近手に入りません４１４８でもＯＫです。
こちらも写真のように抵抗を縦にして使います。写真では1/4Wを使っていますが1/6Wを使ったほうが良いと思います。

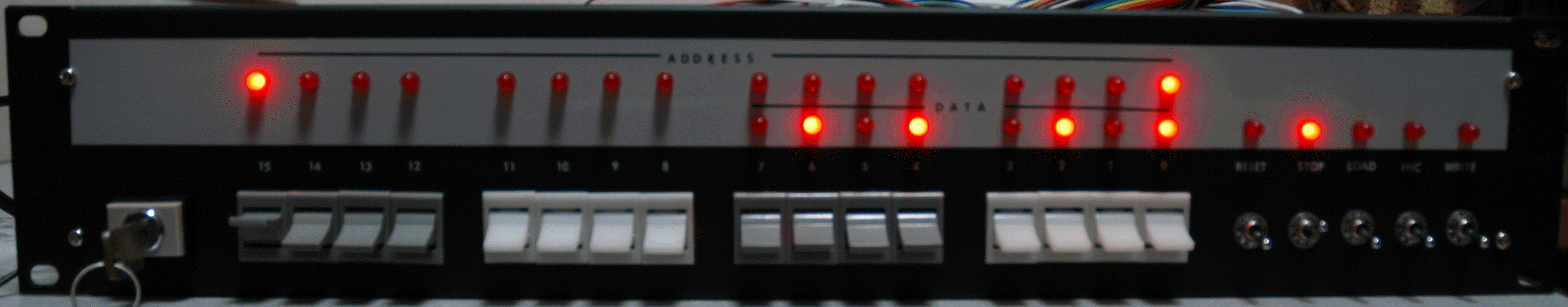

コンソールパネルのアドレススイッチは０から１５までで、このうち０から７まではデータ スイッチをかねます。 コントロールスイッチはリセット、ストップ、ロード、インクリメント、ライト、の５個です。 ストップスイッチのみＵＰ位置で停止します。後は跳ね返りでＵＰ位置で停止しません。 アドレススイッチでアドレスを指定して、ロードスイッチをＵＰします。指定したアドレスが ＬＥＤランプに点灯し、アドレスＬＥＤが、メモリーの内容を表示します。インクリメント ＳＷをＵＰすると、次のアドレスとデータを表示します。 特定のアドレスを書き込みたいときはそのアドレスをロードしデータＳＷをセットしてライト ＳＷをＵＰします。 書き込みが行なわれ、次のアドレスとデータが表示されます。 通常は００００Ｈ〜７ＦＦＦＨはＲＯＭなので８０００Ｈ以降に書き込みます。 またリセットするとＲＯＭの００００Ｈからスタートするので、このままではパネルからプログラム実行は難しいです。 端末からコマンドで実行します。（リセットするとＲＯＭが選択されます）
部分回路図全体

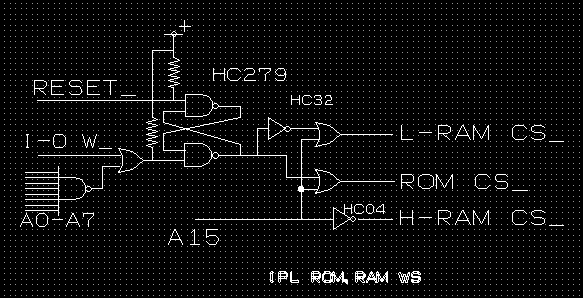

ＲＯＭとＲＡＭを切り替える回路です。ＦＦＨをＯＵＴするとＲＯＭからＲＡＭへ切り替わります。

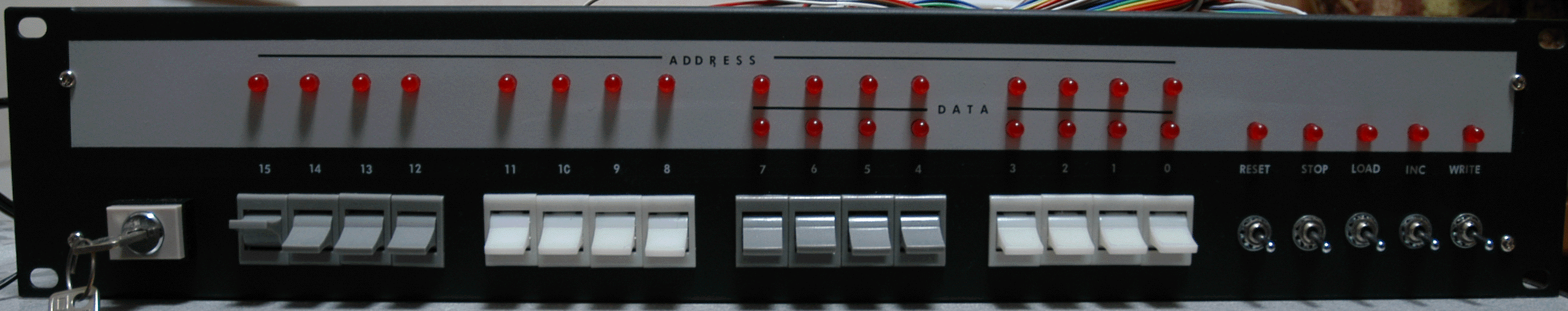

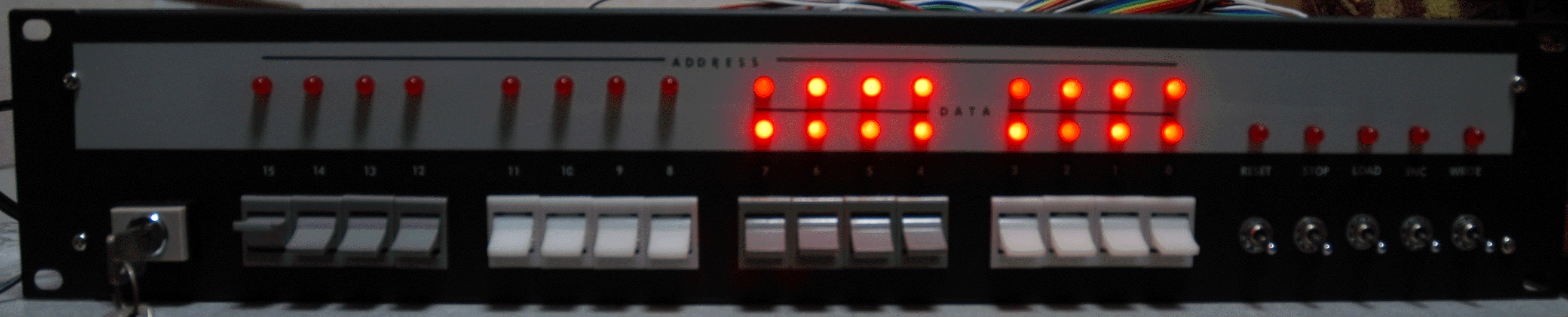

電源ＳＷ、ＯＮで、実行状態となります。

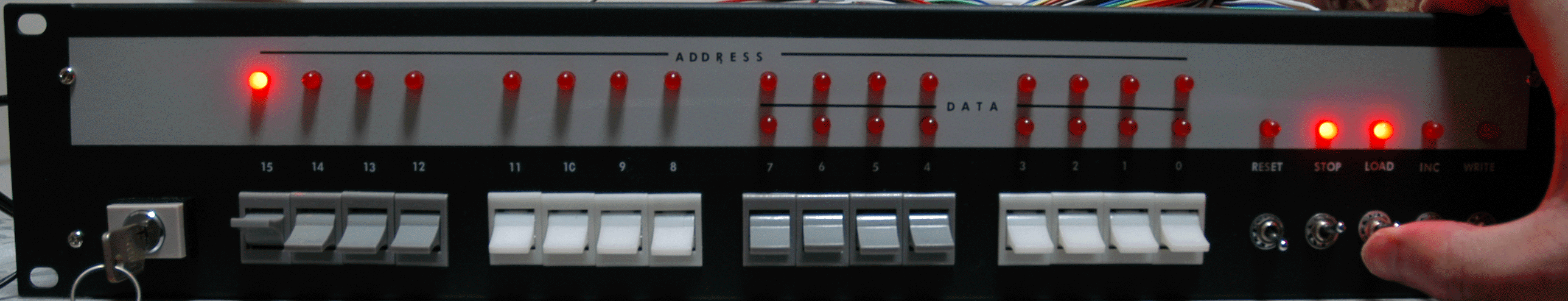

ＣＰＵを停止し、ＬＯＡＤを実行
ここでは８０００Ｈを表示
インクリメントします

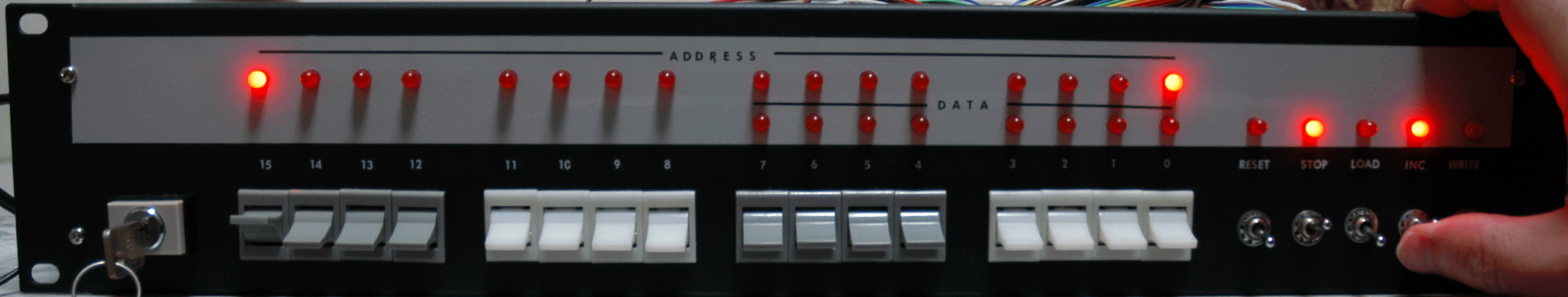

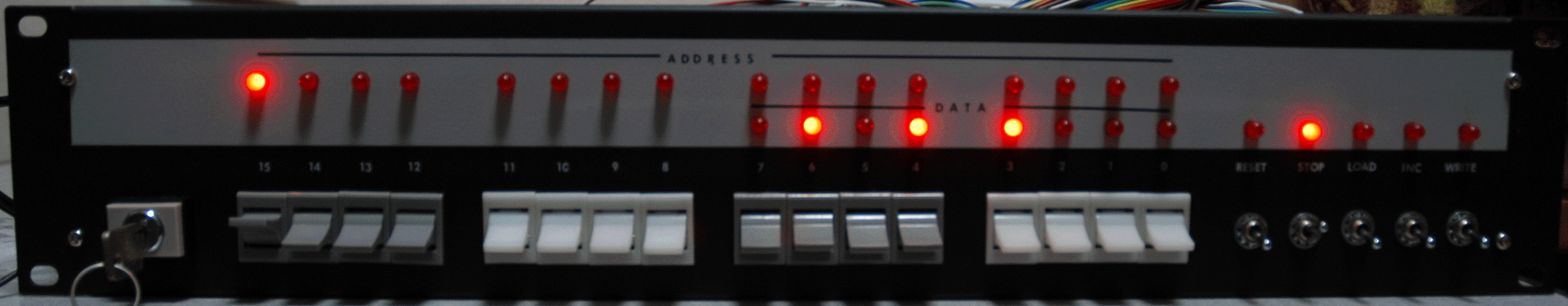

８００１Ｈを表示します
更にインクリメントします。

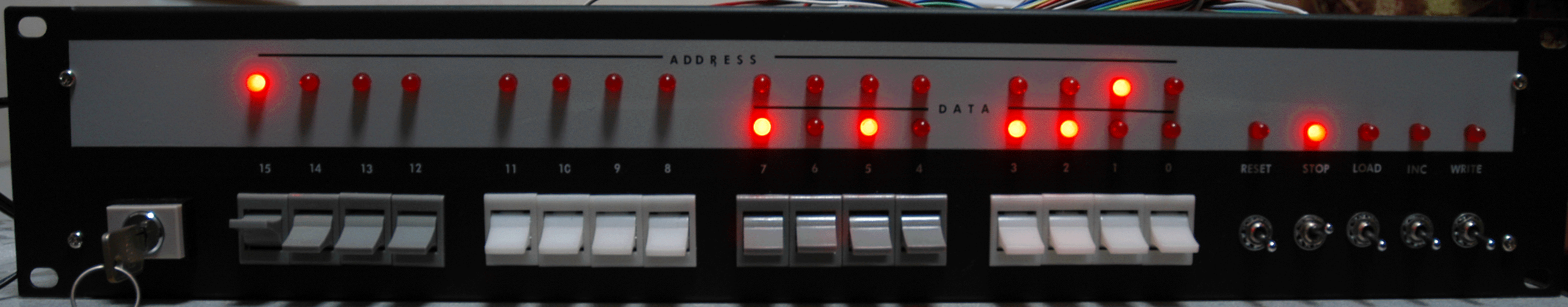

８００２Ｈを表示します。

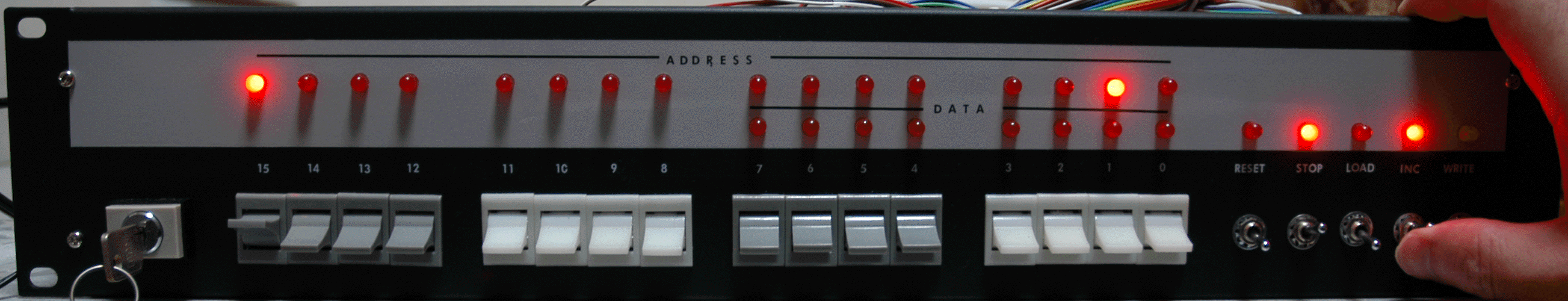

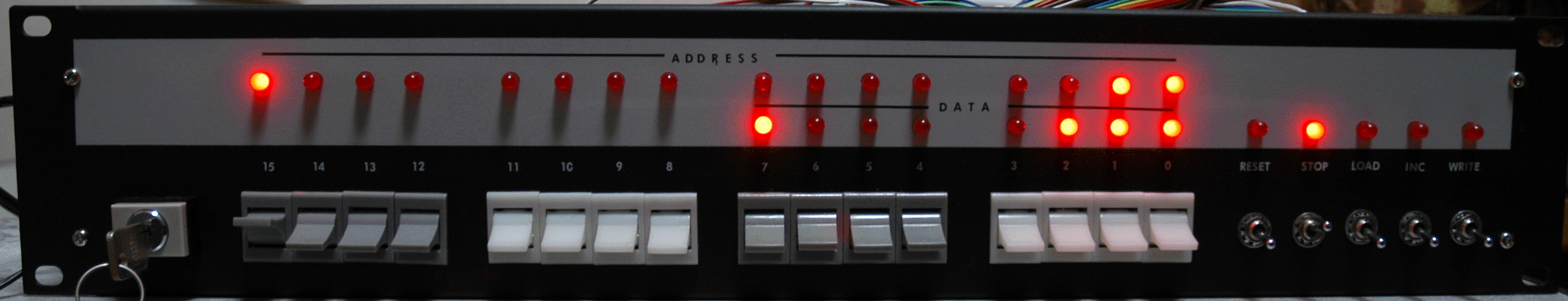

同じように８００３Ｈを表示します。

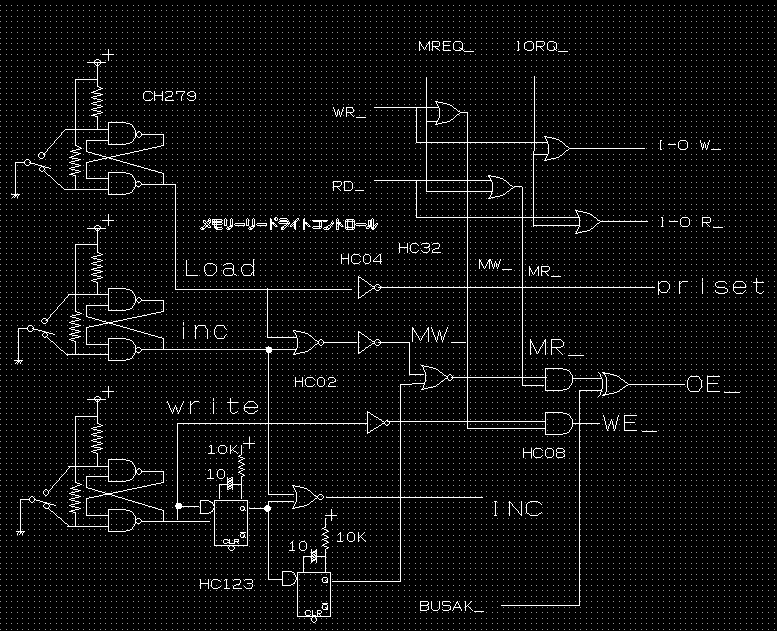

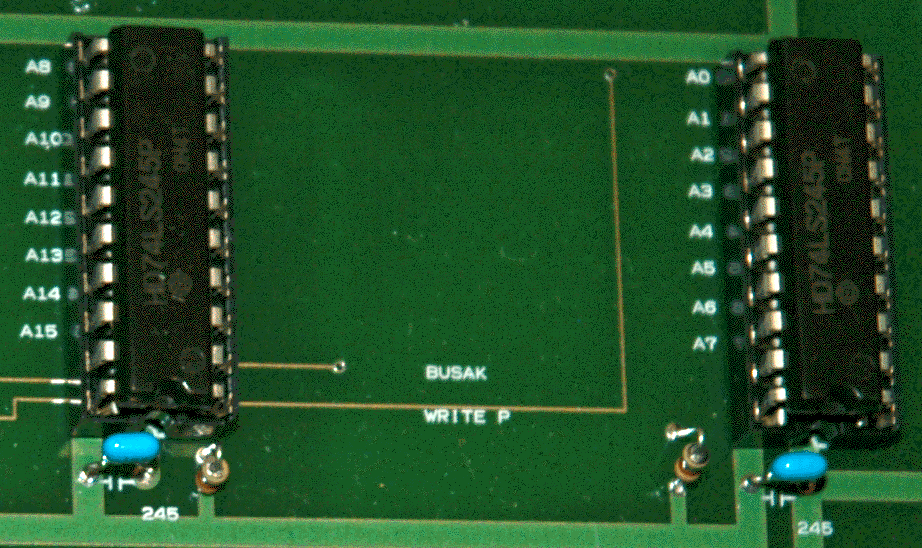

アドレスＳＷは７４ＬＳ１９７をプリセット入力に繋がり、ロードＳＷでＬＳ１９７にプリ セットします。 インクリメントＳＷでＵＰするたびに、カウントＵＰします。データはＬＳ１９７から３ステート バッファＬＳ２４５を通ってアドレスバスに入ります。このバッファはＣＰＵがストップ時のみ 有効で、通常はＨインピーダンスです。
アドレスＳＷ下位８ビットはＬＳ１９７とパラレルに３ステートバッファＬＳ２４５を通して データバスに入ります。このバッファは書き込みＳＷで書き込まれたときのみ有効です。 通常はＨインピーダンスです。
