図面を見ながら説明を読んでください。
基本構成部 ＣＰＵ，ＲＯＭ，ＲＡＭ，パラレルポート２組、シリアルポート１組、クロック発振部２組、リセット回路。
これに、Ｉ−Ｏ アドレスデコード部、メモリーリードライト部、ＲＯＭ、ＲＡＭ切替部となります。
Ｉ−Ｏ アドレスデコードは７４ＨＣ８６でＡ４〜Ａ７を選択ＳＷをＯＮにすると入力を反転します。それとＡ１〜Ａ３をＮＡＮＤすることで８２５５，８２５１のＣＳ＿を決定します。Ａ４〜Ａ７のデコードは全て共通です。
メモリーリードライト部はＭＲＥＱ＿、ＩＯＲＱ＿、ＷＲ＿、ＲＤ＿の合成でＩ−Ｏ部のＩ−Ｏ Ｗ＿、Ｉ−Ｏ Ｒ＿を８２５５，８２５１へ接続します。
ＭＷ＿，ＭＲ＿はパネルＳＷのインクリメントと、ライトを合成しＯＥ＿とＷＥ＿をＲＡＭへ接続します。
ここで、ライト動作後インクリメントとメモリーのリードを行ないます。そのためＷＲＩＴＥ信号をＨＣ１２３を使い２段階で遅延します。
最後にＲＯＭ，ＲＡＭ，切替ですが、リセットするとＨ−ＲＡＭとＲＯＭが選択されます。
プログラムでＦＦＨのＯＵＴ命令を実行するとＡ０〜Ａ７がＨとなり同時にＩ−Ｏ Ｗ＿がＬとなってＨＣ２７９が反転しＬ−ＲＡＭ，Ｈ−ＲＡＭに切り替わります。リセットするまで戻りません。
次に、パネル回路ですが、ＳＷはＬＳ１９７のプリセット入力に入ります。ＬＯＡＤーＳＷをＬにするとＬＳ１９７にプリセットされます。
出力データは、バッファＬＳ２４５を通ってアドレスバスに入ります。データバスは下位８ビット共通でバッファを通してデータバスに入ります。各バスからはＨＣ０４を通ってＬＥＤを点灯します。
ＬＳ２４５はＳＷ側からバス側へのみ有効です。また、データバスへは、ライト信号ＷＥ＿で有効になります。
ＣＰＵが動いている間はＨインピーダンス状態です。
今回作成しますボードは拡張性がありませんが、一般的にはボードにソケットを使い、マザーボードを介して
拡張します。
最近はマザーボードといえばＣＰＵやメモリー、コネクターをオールインワンでワンボードにしたものをいいますが、
ＩＢＭがＡＴ機を出す前はメインボードや、システムボードと呼んでいました。
マザーボードというのはカードコネクタの付いた各種バスラインが配線されたボードのことです。

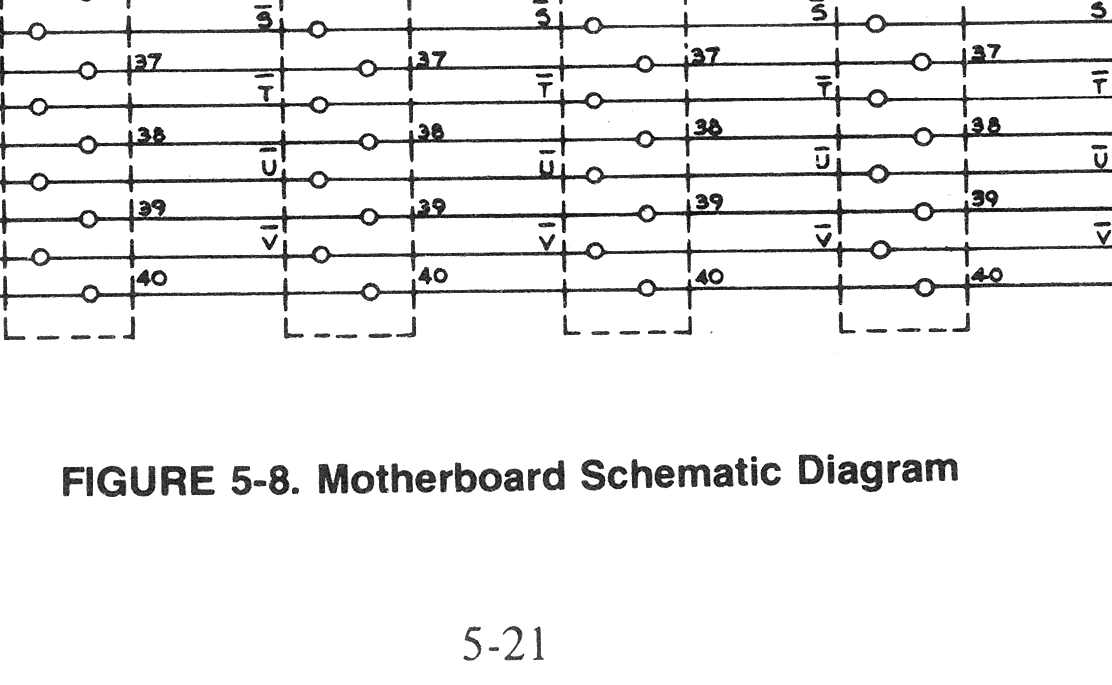

写真は１９７６年ごろのモトローラのマニュアルにあるエクササイザー説明書の一部分です。

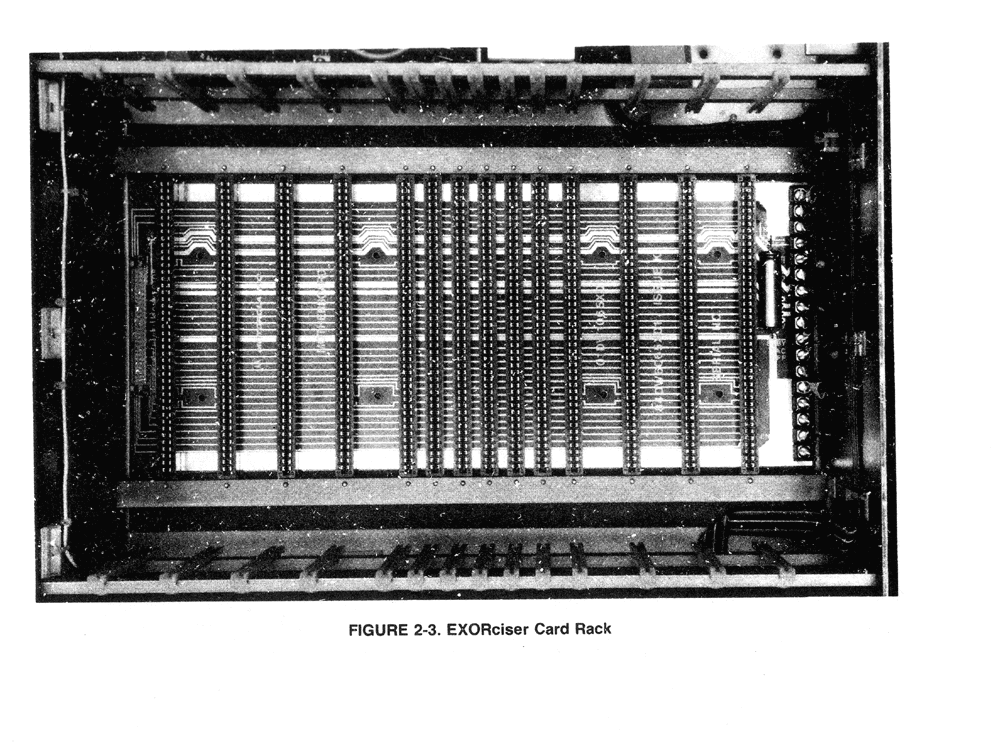

Card Rackの底にカードコネクターがあり接続されているボードが見えます。
バスラインや電源のプリントパターンがあります。これをマザーボードと呼びます。
ＡＴ機のマザーボードという呼び方もカードコネクタが付いているためこのように呼ばれるようになったものと思われます。
